MEPF là gì? Đây là viết tắt của Mechanical, Electrical, Plumbing và Fire protection, tức nhóm hệ thống cơ khí, điện, cấp thoát nước và phòng cháy chữa cháy trong một công trình. Với nhà cao tầng, MEPF không nằm yên trên bản vẽ mà chiếm không gian thật trong trần, shaft, tầng hầm và phòng kỹ thuật, nên phối hợp muộn có thể khiến thông thủy bị hụt ngay trước khi công trình đi vào vận hành.
MEPF là gì? Trả lời ngắn gọn: đó là bốn nhóm hệ thống kỹ thuật chính của một công trình, gồm cơ khí (Mechanical), điện (Electrical), cấp thoát nước (Plumbing) và phòng cháy chữa cháy (Fire protection). Với người lần đầu đọc hồ sơ kỹ thuật, bốn chữ cái này dễ bị xem như thuật ngữ hành chính, chỉ để phân loại bản vẽ theo bộ môn.
Nhưng với công trình cao tầng, MEPF không chỉ là ký hiệu trên bản vẽ, mà còn là khối không gian thật chiếm chỗ trong trần kỹ thuật, shaft, tầng hầm, phòng kỹ thuật và mái. Từng tuyến ống gió, ống nước, máng cáp và thiết bị PCCC đều cần một chỗ đứng cụ thể. Nếu các bộ môn phối hợp muộn, hệ MEPF có thể vướng dầm, thiếu lỗ mở, hoặc buộc phải hạ cao độ trần để nhường chỗ cho đường ống đi qua. Đó chính là lúc thông thủy công trình bị ảnh hưởng trực tiếp, và cũng là phần chủ đầu tư cần nắm rõ trước khi duyệt bất kỳ phương án MEPF nào.
MEPF là tên gọi chung cho bốn hệ thống kỹ thuật phối hợp trong cùng một công trình: cơ khí, điện, cấp thoát nước và phòng cháy chữa cháy. Mỗi chữ cái đại diện cho một phạm vi công việc riêng, nhưng cả bốn đều chia sẻ chung một không gian kỹ thuật hữu hạn.
Điểm khác biệt giữa MEP và MEPF nằm ở chữ F. MEP là cách gọi phổ biến hơn, gộp ba hệ cơ điện nước vào một nhóm. MEPF tách PCCC ra thành một nhóm phối hợp riêng, vì hệ thống này có tuyến ống, đầu phun và yêu cầu bố trí không gian đủ đặc thù để cần được kiểm soát độc lập, thay vì gộp chung vào phần cơ điện. Hiểu đúng bốn chữ cái này là bước đầu, nhưng câu hỏi chủ đầu tư thực sự cần lời đáp lại nằm ở phần tiếp theo: vì sao hệ thống này lại ảnh hưởng đến không gian sống hằng ngày.

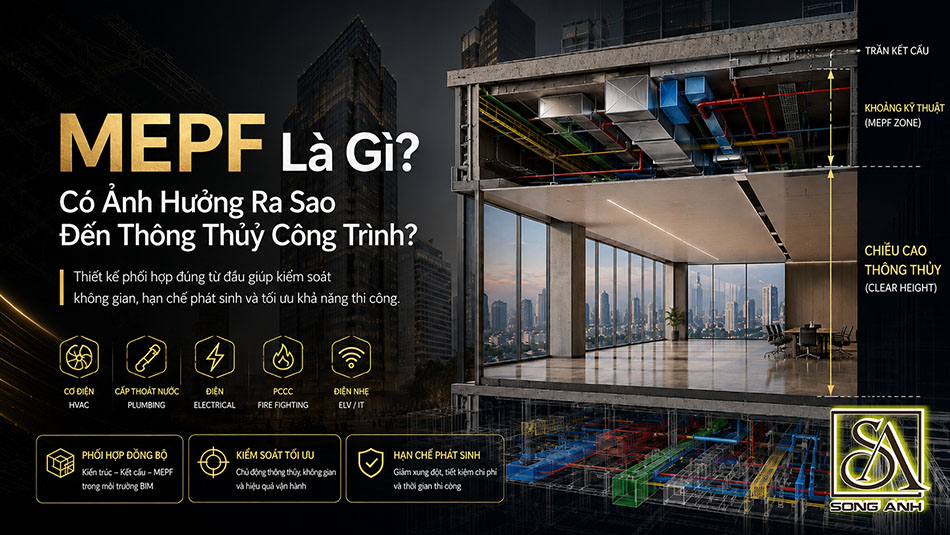

MEPF ảnh hưởng đến thông thủy không phải vì bản thân hệ thống quá cồng kềnh, mà vì không gian kỹ thuật phía trên trần luôn hữu hạn. Thông thủy là phần không gian người sử dụng cảm nhận được mỗi ngày, từ chiều cao hành lang đến trần phòng khách sạn. Ngay phía trên lớp trần đó lại là nơi ống gió, ống nước, máng cáp, đầu phun PCCC, đèn chiếu sáng và cả hệ kết cấu cùng chia nhau một khoảng không gian giới hạn. Không gian đó không tự co giãn được.
Khi cao độ trần không được kiểm soát từ đầu, hệ quả thường thấy là trần phải hạ xuống để các tuyến kỹ thuật có đủ chỗ đi qua. Đây là lý do những dự án phối hợp muộn hay gặp tình huống thông thủy tầng dưới thấp hơn dự kiến, dù thiết kế kiến trúc ban đầu hoàn toàn không có vấn đề gì.
Cần nói rõ một điểm dễ hiểu sai: không phải công trình nào có nhiều hệ MEPF cũng đương nhiên bị hụt thông thủy. Vấn đề thực chất nằm ở thời điểm phối hợp và mức độ đồng bộ dữ liệu giữa các bộ môn, không phải ở khối lượng thiết bị. Một công trình có hệ MEPF phức tạp vẫn giữ được thông thủy tốt nếu cao độ trần, shaft và tuyến chính được chốt sớm cùng kiến trúc và kết cấu. Sự khác biệt nằm ở cách phối hợp, không nằm ở quy mô hệ thống, và cách phối hợp đó bắt đầu rõ nhất ở những khu vực cụ thể trong công trình.
Không phải khu vực nào trong công trình cũng chịu áp lực MEPF như nhau. Một số vị trí tập trung nhiều tuyến kỹ thuật cùng lúc, nên rủi ro hụt thông thủy hoặc phát sinh xung đột cũng cao hơn hẳn phần còn lại.
Sáu khu vực trên đều có một điểm chung: chúng là nơi nhiều bộ môn cùng cần không gian, và chỉ cần một bộ môn thay đổi muộn, các bộ môn còn lại đều phải điều chỉnh theo. Câu hỏi tiếp theo là làm sao để tránh tình huống đó ngay từ đầu.
Hành lang thường là nơi nhiều tuyến ống gió, ống nước và máng cáp đi chung một khoang trần, vì đây là đường dẫn kỹ thuật kết nối các căn hộ hoặc phòng chức năng. Khi các tuyến này không được sắp xếp gọn, cảm giác không gian hành lang bị ảnh hưởng rõ nhất trong toàn bộ mặt bằng.
Ở khu vực này, bài toán không chỉ là chừa chỗ cho đường ống, mà còn phải cân bằng giữa thẩm mỹ trần, vị trí đèn, miệng gió và khả năng bảo trì sau này. Trần thấp hơn dự kiến ở phòng ngủ hay phòng khách thường bắt nguồn từ việc xử lý xung đột MEPF muộn, khi thiết kế nội thất đã gần như chốt.
Toilet và các khu vực ướt tập trung mật độ cao của cấp thoát nước, thông gió và yêu cầu chống thấm, cộng thêm cao độ sàn phải nâng để tạo độ dốc thoát nước. Đây là khu vực mà chỉ một sai lệch nhỏ về cao độ trần hoặc sàn cũng đủ để tạo ra khác biệt thấy rõ.
Tầng hầm là nơi mật độ tuyến ống, máng cáp, hệ thống thông gió và PCCC dày đặc nhất công trình, trong khi vẫn phải đảm bảo chiều cao lưu thông cho xe và không gian cho kết cấu. Phối hợp muộn ở tầng hầm thường dẫn đến việc phải điều chỉnh tuyến kỹ thuật ngay trong giai đoạn thi công, kéo theo chi phí và thời gian phát sinh.
Shaft và hộp gen là trục sống của toàn bộ hệ MEPF, nơi tập trung các tuyến đứng nối các tầng với nhau. Nếu vị trí hoặc kích thước shaft phải dịch chuyển ở giai đoạn muộn, hệ quả thường không dừng ở một bộ môn, mà kéo theo điều chỉnh của cả kiến trúc lẫn kết cấu xung quanh.
Trên mái, các thiết bị như dàn nóng điều hòa, quạt thông gió và bơm kỹ thuật cần không gian đủ rộng để lắp đặt, vận hành và bảo trì định kỳ. Bố trí thiết bị sát nhau quá mức để tiết kiệm diện tích mái thường gây khó khăn cho việc bảo trì về sau, dù không ảnh hưởng trực tiếp đến thông thủy các tầng bên dưới.
Ba bộ môn kiến trúc, kết cấu và MEPF cùng chia sẻ một không gian công trình, nhưng mỗi bên nắm giữ vai trò khác nhau. Kiến trúc xác định công năng, mặt bằng và trải nghiệm không gian mà người sử dụng cảm nhận được. Kết cấu xác định vị trí dầm, sàn, cột, vách và những lỗ mở có thể bố trí mà không ảnh hưởng đến khả năng chịu lực. MEPF xác định tuyến kỹ thuật, kích thước hệ thống và vị trí thiết bị cần thiết để công trình vận hành.
Ba bộ môn này cần trao đổi liên tục để tìm ra phương án cân bằng, không tồn tại nguyên tắc "bộ môn nào luôn thắng". Cũng vì lý do đó, không có một giải pháp MEPF cố định nào áp dụng đúng cho mọi công trình: mỗi phương án phải bám theo loại hình, công năng, định hướng của chủ đầu tư, quy mô, chi phí đầu tư và cách công trình sẽ vận hành sau này. Trong thực tế phối hợp, xung đột giữa kết cấu và MEPF thường nghiêng về vị trí dầm hơn là cột, nhưng đây là quan sát từ kinh nghiệm dự án, không phải quy luật áp dụng cho mọi trường hợp.
Để giảm rủi ro phải sửa hồ sơ nhiều vòng, một số nhóm dữ liệu cần được chốt sớm ngay từ giai đoạn thiết kế cơ sở: cao độ thông thủy trần, kích thước các tuyến chính của hệ MEPF, vị trí và kích thước shaft, các lỗ mở hoặc sleeve xuyên kết cấu, và một hệ tọa độ, cao độ chung cho toàn bộ dự án. Khi những dữ liệu này thống nhất giữa ba bộ môn từ sớm, các vòng điều chỉnh về sau sẽ giảm đáng kể. Đây cũng là lúc công cụ số hóa như BIM phát huy vai trò rõ nhất.
BIM cho phép các bộ môn kiểm tra thiết kế của mình trên cùng một hệ dữ liệu, thay vì làm việc độc lập trên các bản vẽ 2D rời rạc. Trong hệ sinh thái đó, Revit là công cụ để dựng và quản lý mô hình theo từng bộ môn, còn Navisworks đóng vai trò kiểm tra va chạm giữa các mô hình kiến trúc, kết cấu và MEPF đã dựng.
Điều quan trọng cần hiểu đúng: phần mềm chỉ phát hiện và trực quan hóa xung đột, còn quyết định xử lý xung đột đó ra sao vẫn thuộc về kỹ sư của từng bộ môn. Nếu tọa độ hoặc cao độ giữa các mô hình bị lệch nhau, kết quả kiểm tra va chạm sẽ mất đi ý nghĩa, vì hệ thống đang so sánh những dữ liệu vốn đã không đồng bộ ngay từ đầu.
Cũng cần nói thẳng một điều: có BIM không đồng nghĩa với việc công trình sẽ hết xung đột kỹ thuật. BIM giúp các bộ môn nhìn thấy vấn đề sớm hơn và rõ hơn, nhưng năng lực xử lý xung đột đó vẫn phụ thuộc vào kinh nghiệm và sự phối hợp thực tế của đội ngũ thiết kế. Công cụ tốt đến đâu cũng không thay được quyết định của con người ở khâu này.
Trước khi ký duyệt một phương án MEPF, chủ đầu tư không cần hiểu sâu kỹ thuật, nhưng nên biết đúng câu để hỏi. Bảng dưới đây tổng hợp 8 điểm kiểm tra cơ bản, kèm câu hỏi, hồ sơ cần xem và rủi ro nếu bỏ qua.
Tám điểm trên không đòi hỏi chủ đầu tư tự kiểm tra kỹ thuật, mà là cơ sở để đặt đúng câu hỏi cho đơn vị thiết kế. Một đơn vị phối hợp tốt sẽ có sẵn câu trả lời rõ ràng cho từng dòng trong bảng này, thay vì phải tra cứu lại hồ sơ mới trả lời được.
Không phải dự án nào cũng cần đầu tư nhiều thời gian để làm rõ MEPF từ sớm, nhưng có bốn trường hợp nên ưu tiên bước này ngay từ giai đoạn thiết kế cơ sở.
Càng nhiều yếu tố trong bốn nhóm trên xuất hiện cùng lúc, việc chốt MEPF sớm càng trở thành khoản đầu tư thời gian đáng giá, thay vì một bước có thể trì hoãn.
Trong vai trò tổng thầu thiết kế công trình cao tầng, Song Anh đặt MEPF vào cùng một quy trình phối hợp với kiến trúc và kết cấu, thay vì xử lý như một bộ môn tách rời ở giai đoạn sau. Trọng tâm của cách tiếp cận này không chỉ là chốt sớm không gian kỹ thuật (cao độ trần, vị trí shaft, lỗ mở và các tuyến kỹ thuật chính), mà còn là nhận diện sớm những rủi ro có thể phát sinh khi thi công hoặc vận hành, trước khi chúng trở thành chi phí thực tế.
BIM, Revit và Navisworks được sử dụng như công cụ hỗ trợ trong phạm vi phù hợp với từng dự án, giúp các bộ môn kiểm tra chéo trên cùng một hệ dữ liệu thay vì chờ đến khi phát sinh xung đột thực tế mới xử lý.
Nếu quý vị đang cần rà soát một phương án MEPF hoặc đánh giá rủi ro thông thủy cho dự án của mình, đội ngũ Song Anh sẵn sàng trao đổi cụ thể theo từng trường hợp.
MEP là cách gọi chung ba hệ cơ khí, điện, cấp thoát nước. MEPF tách thêm hệ phòng cháy chữa cháy thành một nhóm phối hợp riêng, do đặc thù tuyến ống và yêu cầu bố trí không gian của hệ thống này.
Đúng, chữ F là viết tắt của Fire protection, tức hệ thống phòng cháy chữa cháy, khi được tách riêng khỏi nhóm MEP để phối hợp độc lập trong hồ sơ kỹ thuật.
Không phải MEPF luôn làm thấp trần. Trần bị hạ chủ yếu khi các tuyến kỹ thuật không được chốt cao độ sớm cùng kiến trúc, buộc phải hạ trần để có đủ không gian cho ống gió, ống nước và máng cáp đi qua sau này.
Có thể, nhưng rủi ro sửa hồ sơ nhiều vòng sẽ cao hơn, vì lúc này không gian cho shaft, lỗ mở và tuyến kỹ thuật đã bị giới hạn bởi các quyết định kiến trúc, kết cấu trước đó.
Không. BIM giúp phát hiện và trực quan hóa xung đột giữa các bộ môn, nhưng quyết định xử lý xung đột đó như thế nào vẫn do kỹ sư từng bộ môn thực hiện.
Nên xem cao độ thông thủy trần, tuyến kỹ thuật chính, vị trí shaft, lỗ mở xuyên kết cấu, không gian bảo trì thiết bị và báo cáo kiểm tra va chạm (clash check) trước khi ký duyệt phương án.
