Vết nứt bề mặt và vết nứt kết cấu khác nhau ở một điểm quyết định: một loại chỉ hỏng lớp ngoài, một loại chạm tới phần chịu lực của công trình. Nắm rõ cách phân biệt đúng loại vết nứt trước mặt là bước đầu tiên để chủ đầu tư biết nên trám cho đẹp hay phải gọi kỹ sư.
Vết nứt bề mặt là vết nứt chỉ nằm ở lớp ngoài của công trình như lớp vữa trát, lớp sơn, bột trét matit hay tấm thạch cao, ảnh hưởng đến thẩm mỹ và khả năng chống thấm nhưng không làm giảm khả năng chịu lực.
Vết nứt kết cấu thì ngược lại, xuất hiện ngay trên các cấu kiện gánh tải như cột, dầm, sàn, móng, tường chịu lực và làm suy giảm khả năng chịu lực của công trình. Ranh giới giữa hai loại chính là câu trả lời cho mức độ nguy hiểm: một bên là vấn đề hoàn thiện, một bên là vấn đề an toàn.
Sự khác biệt này bắt nguồn từ đặc tính vật liệu. Bê tông chịu nén rất tốt nhưng chịu kéo kém, nên khi ứng suất kéo trong cấu kiện vượt quá cường độ chịu kéo của bê tông, hoặc khi tải trọng thực tế vượt mức thiết kế, vết nứt sẽ xuất hiện đúng ở vùng chịu lực. Đó là nứt kết cấu.
Còn phần lớn vết nứt ngoài da lại sinh ra do lớp vật liệu mặt co lại khi mất nước, không liên quan đến việc cấu kiện có gánh nổi tải hay không.
Hiểu cách phân loại vết nứt ngay từ đầu là mấu chốt để không xử lý sai. Một vết nứt ngoài da bị đánh giá nhầm thành sự cố kết cấu sẽ tốn kém không cần thiết, còn một vết nứt kết cấu bị trám qua loa cho khuất mắt có thể tích tụ rủi ro thật sự cho công trình.
| Tiêu chí | Vết nứt bề mặt | Vết nứt kết cấu |
|---|---|---|
| Vị trí | Lớp trát, sơn, bột trét, thạch cao | Cột, dầm, sàn, móng, ban công, ô văng |
| Hình thái | Chân chim, mạng lưới mảnh, phân bố ngẫu nhiên | Xiên chéo ở gối dầm hoặc chân cột, thẳng đứng giữa nhịp dầm, dọc thân cột, xuyên tường |
| Độ rộng | Rất nhỏ, thường dưới 0,5 mm | Lớn hơn, thường trên 0,3 mm và có xu hướng tăng |
| Độ sâu | Chỉ ở lớp mặt, không ăn sâu | Có thể xuyên suốt tiết diện cấu kiện |
| Diễn biến | Xuất hiện sớm rồi ổn định | Rộng dần theo thời gian và tải trọng |
Chủ đầu tư có thể tự soi bốn điểm trước khi kết luận: vết nứt nằm ở đâu, chạy theo hướng nào, rộng bao nhiêu, và có lớn dần theo thời gian không.
4 dấu hiệu nêu trên gần như đủ để tách một vết nứt vô hại khỏi một vết nứt cần cảnh giác, ít nhất ở mức nhận biết ban đầu trước khi cần đến thiết bị đo của kỹ sư kiểm định.

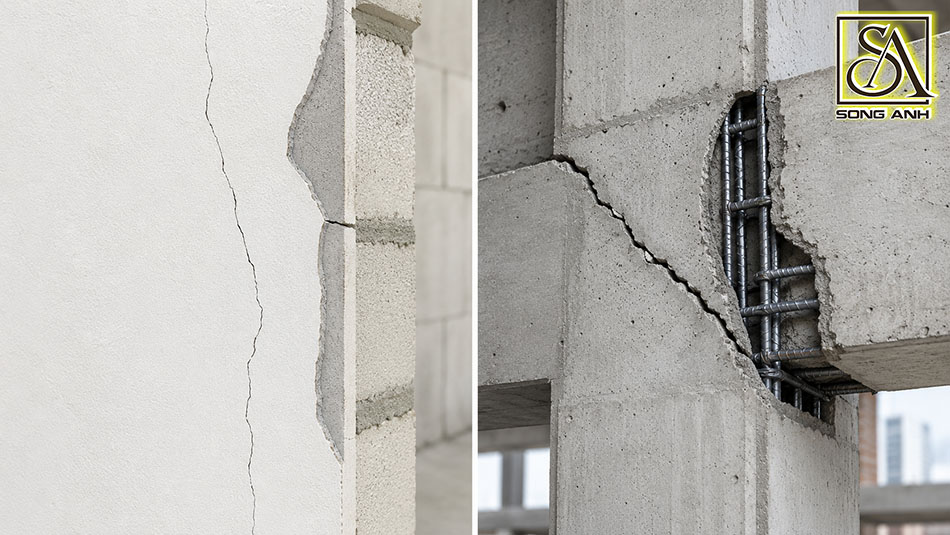

Vị trí là dấu hiệu dễ đọc nhất. Nếu vết nứt chỉ chạy trên lớp sơn, lớp trát hay tấm thạch cao, nằm rải rác trên mảng tường không chịu lực, khả năng cao đó là nứt bề mặt.
Ngược lại, khi vết nứt xuất hiện ngay trên cột, dầm, sàn, dạ móng hoặc các cấu kiện đua ra như ban công, lô gia và ô văng, nó phải được xem là nghi vấn kết cấu cho tới khi có đánh giá rõ ràng.
Riêng nhóm cấu kiện treo và đua ra rất đáng chú ý, vì một vết nứt ở đó có thể chạy xuyên suốt phần chịu lực chứ không chỉ ngoài da.

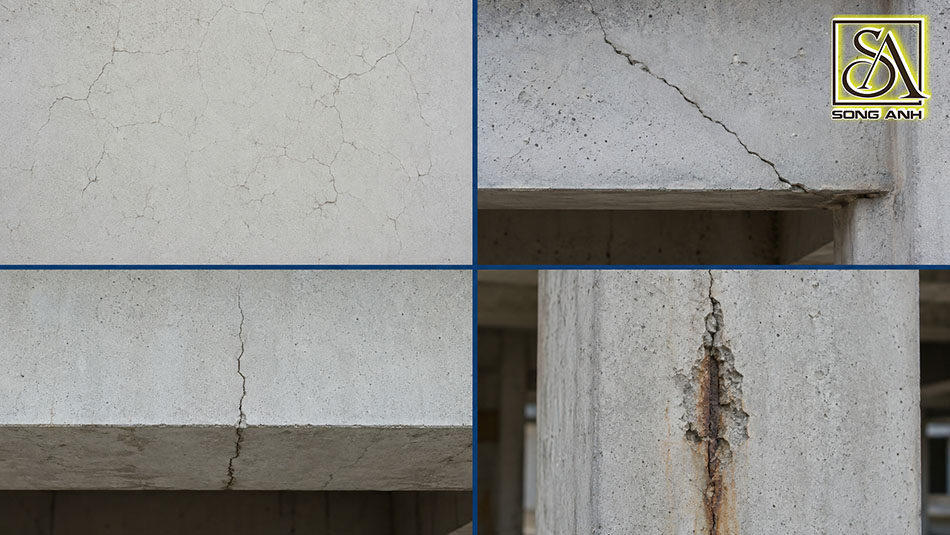

Hình dạng và chiều phát triển bổ sung phần còn thiếu mà vị trí chưa nói hết. Vết nứt dạng chân chim, mạng lưới nhỏ như mai rùa, phân bố ngẫu nhiên trên bề mặt thường là co ngót lớp mặt và ít nguy hiểm.
Trong khi đó, vết nứt chạy xiên khoảng 45 độ ở gần gối dầm hoặc chân cột, vết thẳng đứng mở rộng từ mép dưới giữa nhịp dầm, hay vết dọc thân cột kèm bong lớp bê tông bảo vệ là những dạng gắn với ứng suất cắt và uốn, tức là dấu hiệu kết cấu.
Yếu tố quyết định cuối cùng là diễn biến: một vết nứt đã đứng yên nhiều tháng khác hẳn một vết cứ rộng thêm sau mỗi mùa mưa hay mỗi lần chất tải, và vết đang lớn dần luôn cần được can thiệp sớm.
Hai loại vết nứt có gốc rễ khác nhau, và hiểu gốc giúp chủ đầu tư đoán được vết nứt sẽ tự dừng hay còn tiến triển. Nứt bề mặt phần lớn đến từ hiện tượng co ngót và mất nước của lớp vật liệu ngoài, còn nứt kết cấu đến từ tải trọng, nền móng và cốt thép.
Ở nhóm bề mặt, thủ phạm quen thuộc là co ngót dẻo trong vài giờ đầu sau khi đổ bê tông hoặc tô vữa, khi mặt vật liệu bay hơi nước quá nhanh dưới nắng và gió.
Kế đến là co ngót khô diễn ra từ vài ngày đến vài tháng, thường nặng hơn khi tỷ lệ nước trên xi măng cao, thiếu khe co giãn hoặc bảo dưỡng không đủ ẩm.
Các vết chân chim li ti trên mặt bê tông hay lớp trát cũng thuộc nhóm này. Điểm chung của chúng là xuất hiện sớm rồi ổn định, không phản ánh việc kết cấu yếu.
Ở nhóm kết cấu, nguyên nhân nghiêm trọng hơn nhiều. Vết nứt có thể sinh ra do tải trọng thực vượt mức thiết kế, do sai sót trong tính toán hoặc bố trí thiếu cốt thép chịu lực, và rất thường gặp là do đổi công năng làm tăng tải mà không tính lại kết cấu, chẳng hạn nâng thêm tầng, đặt bể nước hay biến sàn thành kho hàng nặng.
Một nhóm khác đến từ lún nền không đều, khi móng đặt trên nền đất không đồng chất khiến cột, dầm, tường bị kéo nứt theo. Ngoài ra, khi cốt thép bên trong bị ăn mòn, thép gỉ nở thể tích và đẩy vỡ lớp bê tông bảo vệ, tạo vết nứt dọc theo thanh thép kèm vệt ố nâu đỏ đặc trưng.
Không có một con số duy nhất cho mọi trường hợp, vì bề rộng khe nứt cho phép được đặt theo môi trường sử dụng và mục đích của cấu kiện, thường nằm trong khoảng 0,1 đến 0,4 mm.
Đây là nguyên tắc quan trọng để chủ đầu tư không hoảng vì một vết nứt tóc, cũng không chủ quan trước một vết nứt tưởng nhỏ nhưng nằm sai chỗ.
Cơ sở kỹ thuật cho ngưỡng này nằm ở tiêu chuẩn thiết kế hiện hành TCVN 5574:2018 "Kết cấu bê tông và bê tông cốt thép, tiêu chuẩn thiết kế", vốn thay thế cho TCVN 5574:2012.
Tiêu chuẩn quy định bề rộng khe nứt giới hạn của cấu kiện, và giới hạn này siết chặt dần khi môi trường khắc nghiệt hơn. Cấu kiện trong nhà khô ráo được phép một bề rộng nứt rộng hơn so với cấu kiện ngoài trời ẩm, và ngưỡng chặt nhất dành cho môi trường xâm thực như vùng biển.
Với cấu kiện bê tông dự ứng lực, tiêu chuẩn thậm chí không cho phép xuất hiện vết nứt. Tuy vậy, con số bề rộng chỉ là một phần của câu trả lời.
Một vết nứt cần được xem là đáng lo khi nó nằm trên cấu kiện chịu lực, khi nó rộng dần theo thời gian, khi nó xuyên qua tường hoặc sàn, hoặc khi đi kèm các dấu hiệu như sàn võng thấy rõ, nước thấm, gỉ sắt chảy ra và bê tông bong tróc lộ cốt thép.
Trong những tình huống đó, việc dừng khai thác khu vực và mời đơn vị kiểm định đánh giá là bước đi thận trọng, thay vì tự phán đoán chỉ dựa trên độ rộng đo được.
Một vết nứt bề mặt đã ổn định có thể xử lý ở mức hoàn thiện, còn một vết nứt nghi kết cấu bắt buộc phải để kỹ sư kết cấu đánh giá trước khi động vào. Nguyên tắc này giúp chủ đầu tư tránh sai lầm phổ biến là trám kín một vết nứt vẫn đang tiến triển, khiến nó nứt lại đúng chỗ cũ ít lâu sau.
>>> Tìm hiểu thêm: Tư Vấn Thiết Kế Kết Cấu | Công Ty Song Anh

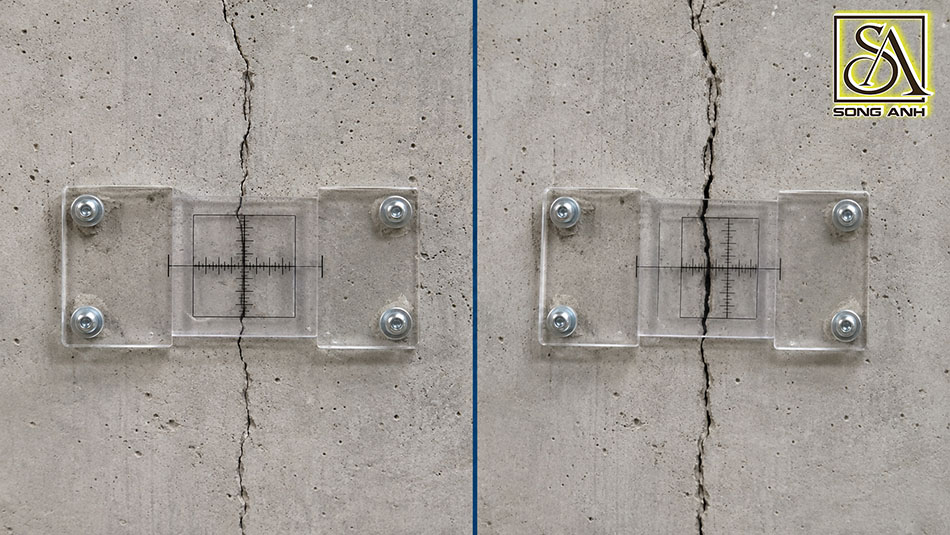

Trước khi gọi chuyên gia, chủ nhà có thể tự theo dõi bằng cách dán một miếng thạch cao mỏng hoặc mảnh kính ngang qua vết nứt rồi quan sát trong hai đến bốn tuần.
Nếu miếng đánh dấu nứt theo, vết nứt còn đang sống và cần tìm ra nguyên nhân trước khi sửa. Nếu nó còn nguyên, vết nứt nhiều khả năng đã ổn định.

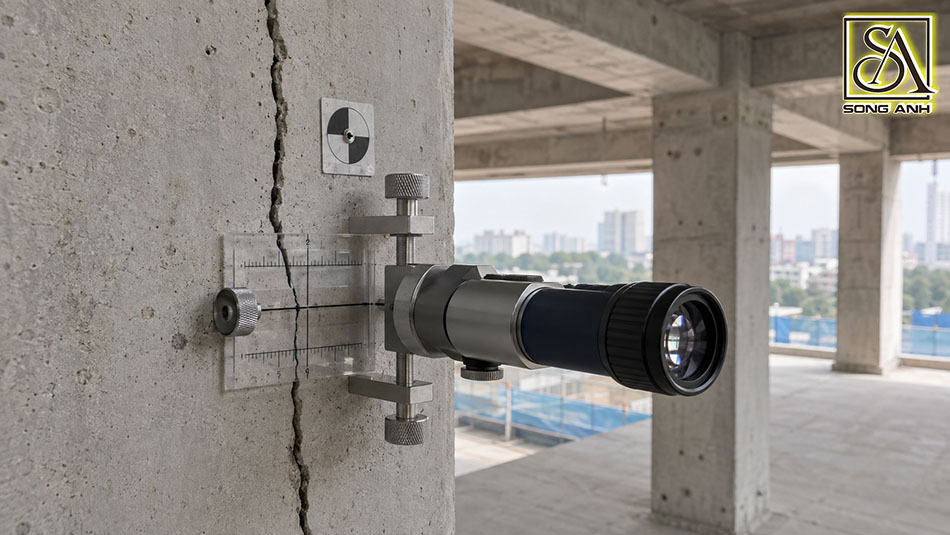

Về phía đơn vị kiểm định, quy trình bài bản thường bắt đầu bằng lập bản đồ vết nứt có đánh mã và ghi lại điều kiện đo, sau đó đo định lượng bằng kính lúp vạch tới 0,01 mm, dùng siêu âm xung để ước lượng chiều sâu và khoan lõi khi nghi vết nứt xuyên tiết diện.
Từ dữ liệu này, kỹ sư mới kết luận vết nứt đã ổn định hay đang sống và còn đủ hệ số an toàn hay không.
Nguyên tắc xuyên suốt là xử lý đúng nguyên nhân gốc chứ không chỉ che bề mặt. Vết nứt bề mặt có thể trám bằng vữa gốc xi măng polymer hoặc keo chuyên dụng rồi phủ chống thấm.
Vết nứt kết cấu lại cần giải pháp do kỹ sư quyết định, từ bơm epoxy áp lực khôi phục tính liền khối, dán sợi carbon gia cường, cho tới tăng tiết diện cấu kiện. Việc đánh giá và sửa chữa kết cấu bê tông bị nứt có thể tham chiếu hướng dẫn trong TCVN 9391:2012.
Phần lớn vết nứt kết cấu không bắt đầu ở công trường mà bắt đầu từ hồ sơ, nên cách phòng ngừa hiệu quả nhất là làm đúng ngay từ khâu khảo sát và thiết kế.
Khi tải trọng được tính đủ cả tĩnh tải, hoạt tải lẫn yếu tố môi trường, khi móng được thiết kế theo đúng số liệu địa chất, khi cốt thép và khe co giãn được bố trí hợp lý, phần lớn rủi ro nứt do quá tải và lún lệch đã được chặn từ trên bản vẽ.

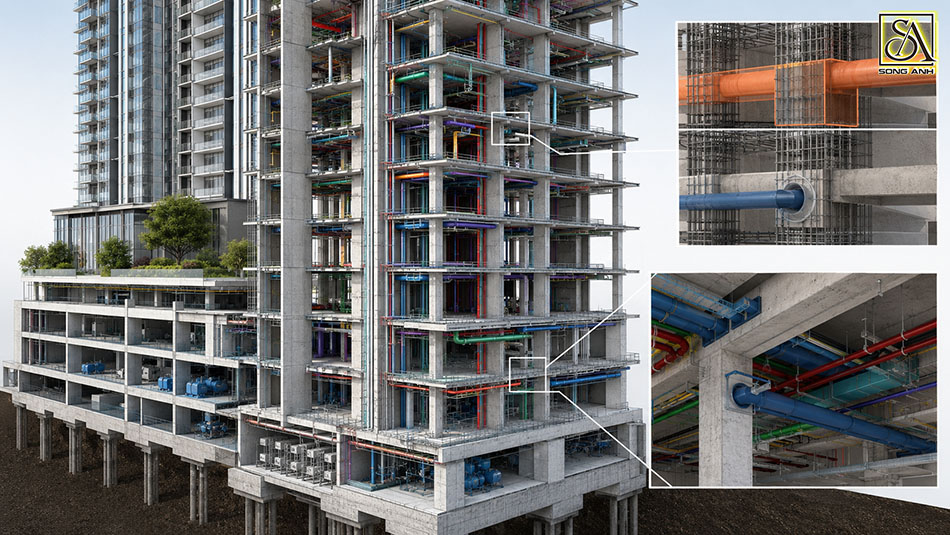

Ở công trình cao tầng, gốc rễ của nhiều vết nứt còn nằm ở chỗ các bộ môn không khớp nhau. Một va chạm giữa kết cấu và hệ thống cơ điện, một cấu kiện bị khoét sai để luồn ống, hay một tải trọng thiết bị không được thông báo cho bên kết cấu đều có thể trở thành điểm khởi phát vết nứt về sau.
Đây là lúc vai trò của một tổng thầu thiết kế phối hợp đồng bộ kiến trúc, kết cấu và MEP như Song Anh phát huy giá trị.
Với quy trình triển khai BIM tổng thể, các xung đột kỹ thuật được phát hiện và kiểm tra chéo qua bước QA/QC hồ sơ trước khi ra công trường, thay vì để lộ ra khi đã đổ bê tông.
Việc triển khai phối hợp đa bộ môn nhằm kiểm soát dữ liệu thiết kế từ sớm để hạn chế sai sót và thay đổi tải ngoài dự kiến, những nguyên nhân thường gặp của vết nứt kết cấu.
Quy trình combine 3 bộ môn thiết kế trên cùng một hệ dữ liệu chính là giải pháp tối ưu giúp chủ đầu tư kiểm soát chi phí, hạn chế rủi ro thi công và giảm phát sinh trong suốt vòng đời công trình.
——————————————
