Với công trình cấp 1, rủi ro lớn nhất thường không bắt đầu ở công trường mà bắt đầu từ giai đoạn thiết kế. Một quy trình bài bản, có phối hợp đa bộ môn và kiểm soát dữ liệu từ sớm sẽ giúp dự án hạn chế phát sinh, giữ tiến độ và thi công thuận lợi hơn.
Theo quy định pháp luật hiện hành về xây dựng tại Việt Nam, công trình được phân cấp dựa trên quy mô, mức độ quan trọng, yêu cầu kỹ thuật và rủi ro ảnh hưởng đến cộng đồng.
Công trình cấp 1 là nhóm công trình có yêu cầu cao nhất về an toàn, độ bền, kỹ thuật và quản lý chất lượng – thường là các tòa nhà cao tầng, công trình đa năng, chung cư thương mại hoặc khu phức hợp quy mô lớn.
Điểm khác biệt không nằm ở mức độ đẹp hay phức tạp về kiến trúc. Nó nằm ở độ phức tạp kỹ thuật tổng thể:
Đơn vị đảm nhận vai trò tổng thầu thiết kế công trình cấp 1 cần có năng lực phối hợp nhiều bộ môn cùng lúc – kiến trúc, kết cấu, MEP, hạ tầng kỹ thuật, phòng cháy chữa cháy, cảnh quan.
Vì vậy, khi nói đến thiết kế công trình cấp 1, điều quan trọng không nằm ở việc mỗi bộ môn làm tốt phần việc riêng của mình, mà ở khả năng phối hợp, ghép các phần việc đó thành một tổng thể thống nhất.
Quy trình thiết kế công trình cấp 1 không chỉ là chuỗi bước làm hồ sơ theo trình tự. Mỗi giai đoạn giải quyết một nhóm bài toán kỹ thuật và quản lý cụ thể – và phải có sự phản hồi lẫn nhau giữa các bộ môn trong suốt quá trình.
Trước khi bất kỳ đường nét kiến trúc nào được phác thảo, đội thiết kế cần có đủ dữ liệu đầu vào: quy hoạch, địa chất, bản đồ hiện trạng, hạ tầng kỹ thuật khu vực, yêu cầu kết nối thoát nước, cao độ san nền.
Thiếu bất kỳ thông tin nào trong số này đều có thể khiến phương án phải điều chỉnh lớn ở bước sau – với chi phí và thời gian gấp nhiều lần so với việc thu thập đúng ngay từ đầu.
Thiết kế Concept không chỉ là phối cảnh đẹp. Đây là bước định hình giá trị thương mại, công năng và tính khả thi kỹ thuật của toàn bộ dự án.
Một concept chưa được tham vấn kỹ thuật sớm có thể gây ra những ràng buộc rất khó giải quyết ở các bước triển khai: thông thủy không đạt, tổ chức giao thông đứng không hợp lý, hệ thống MEP không có không gian đi dây.
.jpg)
Tại Song Anh, dù các bộ môn kỹ thuật chưa triển khai chính thức ở giai đoạn concept, đội tư vấn kết cấu và MEP vẫn tham vấn sớm để kiểm tra tính khả thi – giảm đáng kể rủi ro phải điều chỉnh concept sau khi đã thẩm định với chủ đầu tư.
Đây là giai đoạn nền tảng. Kiến trúc xác lập mặt bằng, mặt đứng và tổ chức không gian. Kết cấu xác định sơ đồ chịu lực, tiết diện cơ bản. MEP xác định tuyến ống chính, cao độ kỹ thuật, phòng máy và các trục shaft.
Ba bộ môn này phải làm việc trên cùng một hệ tọa độ và đối chiếu định kỳ – không thể mỗi bộ môn tự làm rồi chờ ghép vào nhau.
Khu vực tầng hầm, hành lang, trần kỹ thuật và các phòng kỹ thuật là những điểm cần kiểm soát thông thủy ngay từ giai đoạn này. Nếu cao độ kỹ thuật không được chốt sớm, chi phí điều chỉnh thiết bị và thay nhà cung cấp ở bước sau có thể đội lên nhiều lần so với ban đầu.
Từ phương án cơ sở, các bộ môn triển khai chi tiết: bản vẽ kết cấu đầy đủ, hệ thống MEP hoàn chỉnh, hồ sơ kiến trúc chi tiết, cảnh quan, hạ tầng kỹ thuật và nội thất (nếu có).
Giai đoạn này đòi hỏi sự đồng bộ cao giữa các file thiết kế – một thay đổi tiết diện dầm hay cách đặt cột có thể kéo theo điều chỉnh cả hệ thống MEP và trần kiến trúc.
Hồ sơ thiết kế công trình cấp 1 phải đủ điều kiện nộp thẩm định cơ quan nhà nước và đủ căn cứ để thi công thực tế ngoài công trường.
Hai yêu cầu này đôi khi khác nhau: hồ sơ đẹp về mặt trình bày chưa chắc đã đủ thông tin kỹ thuật để nhà thầu thi công không cần hỏi lại liên tục. Bước hoàn thiện cần có checklist kỹ thuật cụ thể theo từng bộ môn, không chỉ duyệt bằng cảm quan.
>>> Khám phá ngay:Thiết Kế Công Trình Cấp 1 Cần Đáp Ứng Những Tiêu Chuẩn Gì?
Nhiều dự án công trình cấp 1 gặp phát sinh không phải vì bản vẽ sai – mà vì các bộ môn thiết kế không thực sự nhìn thấy nhau trong quá trình triển khai. Một số tình huống thường gặp:
Hệ quả của những vấn đề này không dừng ở chi phí xử lý tức thời. Chúng kéo dài tiến độ, ảnh hưởng quan hệ giữa chủ đầu tư – nhà thầu, và đôi khi tạo ra những điều chỉnh thiết kế ngoài quy hoạch ban đầu.
Đó là lý do kiểu làm “mỗi bộ môn xong phần mình rồi mới ghép lại” thường không phù hợp với các dự án cấp 1. Quy trình càng phức tạp, nhu cầu phối hợp đa bộ môn càng phải diễn ra sớm và liên tục.
BIM – Building Information Modeling là một quy trình làm việc, không phải một phần mềm cụ thể.
Các công cụ như Revit, Navisworks hay ETABS đều là phương tiện trong hệ sinh thái BIM, mỗi công cụ phục vụ một mục tiêu riêng. Nói 'dùng Revit là đã làm BIM' là hiểu chưa đúng bản chất.
Với các dự án thiết kế công trình cấp 1, BIM có giá trị thật sự vì nó buộc tất cả các bộ môn phải làm việc trên cùng một hệ dữ liệu từ đầu.
Kiến trúc, kết cấu và MEP không còn làm file riêng rồi đối chiếu bằng tay – thay vào đó, mọi thay đổi được phản ánh đồng thời và xung đột được phát hiện ngay trong quá trình thiết kế.
>>> Xem thêm:Thiết Kế Công Trình Cấp 1 Bằng BIM: Bí Quyết Tối Ưu Chi Phí
Phát hiện xung đột (clash detection) trong BIM có giá trị khi được thực hiện định kỳ, không phải một lần duy nhất trước khi bàn giao.
Mỗi xung đột được phân loại, giao về từng bộ môn chịu trách nhiệm xử lý, và theo dõi đến khi chốt phương án. Đây là cách kiểm soát hồ sơ thực chất, không phải chỉ để tạo báo cáo.
Khi mô hình BIM được xây dựng đúng cách với đủ thông tin theo từng giai đoạn (LOD), phần lớn khối lượng bê tông và cốt thép có thể được trích xuất trực tiếp từ mô hình – thay vì bóc tách thủ công từ bản vẽ 2D.
Điều này giúp chủ đầu tư có số liệu tham vấn chi phí ngay trong giai đoạn thiết kế, trước khi bước vào đấu thầu.
Giá trị không nằm ở phần mềm. Nó nằm ở đội ngũ kiểm soát được mô hình đến mức nào, đặt đúng thông tin vào đúng cấu kiện ở đúng giai đoạn.
Công ty cổ phần tư vấn đầu tư xây dựng Song Anh không chỉ là đơn vị cung cấp hồ sơ mà là đơn vị đồng hành cùng chủ đầu tư từ bản vẽ sơ khai cho đến hồ sơ thiết kế hoàn chỉnh, đủ điều kiện thi công.
Tổng thầu thiết kế Song Anh triển khai BIM như một quy trình làm việc xuyên suốt, trong đó kiến trúc, kết cấu và MEP được phối hợp trên cùng hệ dữ liệu để phát hiện xung đột sớm, hỗ trợ chủ đầu tư kiểm soát hồ sơ và chi phí chặt chẽ ngay từ giai đoạn thiết kế.

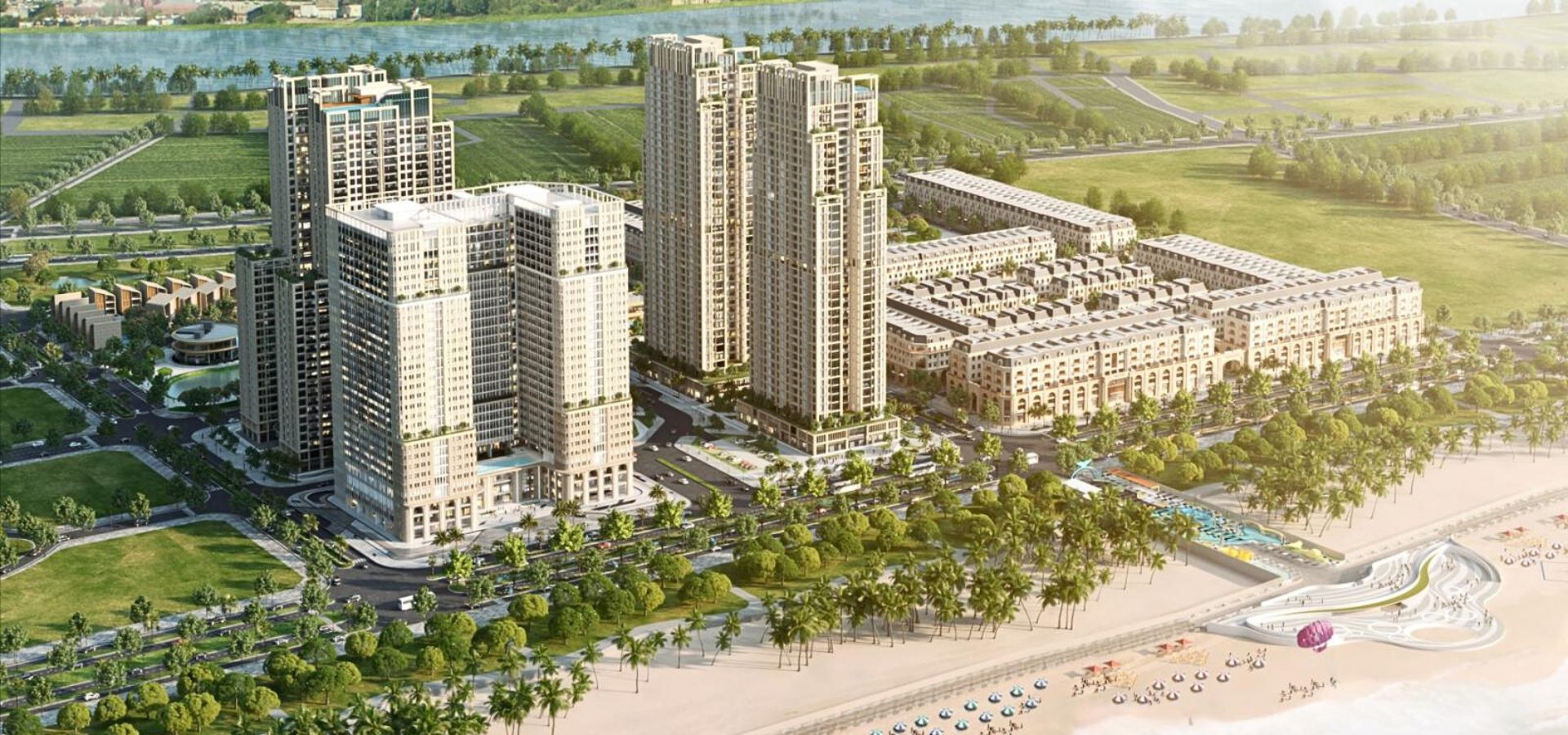

Các dự án công trình cấp 1 tiêu biểu như:
Đều là những minh chứng thiết thực nhất cho năng lực thiết kế phối hợp đa bộ môn của Song Anh trong các dự án công trình cấp 1 quy mô lớn.
Đặc biệt, chi phí thiết kế BIM tại Song Anh đảm bảo vẫn ngang bằng các phương pháp thông thường nhưng giá trị mà nó mang lại cho kiểm soát chất lượng, giảm phát sinh và tham vấn chi phí thì khác biệt rõ rệt.
Công trình cấp 1 có yêu cầu cao hơn về quy mô, mức độ an toàn kỹ thuật và hồ sơ pháp lý. Về thiết kế, điều này đồng nghĩa với phối hợp đa bộ môn phức tạp hơn, kiểm soát xung đột kỹ lưỡng hơn, và hồ sơ bàn giao phải đủ điều kiện thẩm định lẫn thi công thực tế.
Hiểu đúng quy trình thiết kế công trình cấp 1 là hiểu rằng đây không phải chuỗi bước làm hồ sơ một cách tuần tự và rời rạc. Đó là quá trình phối hợp liên tục giữa ý tưởng, công năng, kết cấu, MEPF, dữ liệu kỹ thuật và chi phí ngay từ đầu.
Nguyên nhân phổ biến nhất là hồ sơ thiếu đồng bộ giữa các bộ môn – kiến trúc, kết cấu, MEP làm riêng rồi ghép lại mà không kiểm tra xung đột kỹ lưỡng.
Xung đột chỉ được phát hiện khi ra công trường, khi chi phí chỉnh sửa cao gấp nhiều lần so với nếu xử lý từ giai đoạn thiết kế.
Về mặt pháp lý, BIM đang được khuyến khích và từng bước bắt buộc với các dự án công lớn theo lộ trình của Chính phủ.
Trong thực tế, đố với thiết kế công trình cấp 1 quy mô lớn, quy trình phối hợp thông tin đa bộ môn kiểu BIM mang lại giá trị rõ ràng: kiểm soát xung đột sớm, hỗ trợ bóc tách khối lượng và tham vấn chi phí từ giai đoạn thiết kế.
Vì công trình cấp 1 có nhiều điểm giao cắt kỹ thuật và chi phí phát sinh rất nhạy cảm. Một đơn vị có năng lực phối hợp kiến trúc – kết cấu – MEP đồng bộ sẽ giúp kiểm soát rủi ro sớm hơn, giảm sửa đổi muộn và hỗ trợ dự án đi vào thi công thuận lợi hơn.
