Trong thiết kế kiến trúc hiện đại, Revit Architecture không còn là cái tên xa lạ. Điều khiến công cụ này được đánh giá cao không chỉ là khả năng thể hiện mô hình trực quan, mà còn là cách nó hỗ trợ kiểm soát thay đổi, phối hợp kỹ thuật và nâng độ tin cậy của hồ sơ thiết kế.
Revit Architecture là phần mềm thiết kế kiến trúc của Autodesk, cho phép xây dựng mô hình công trình theo hướng thông tin.
Nói một cách đơn giản là mỗi cấu kiện trong mô hình không chỉ có dùng để trình bày trên bản vẽ, mà còn mang theo các thông số kỹ thuật: vật liệu, kích thước, cao độ, thuộc tính kết cấu hoàn thiện và nhiều dữ liệu khác.
Đây là công cụ phục vụ quy trình BIM nhưng cần hiểu đúng rằng Revit không phải là BIM. Công nghệ BIM là một hệ thống làm việc, một quy trình phối hợp thông tin toàn dự án. .png)
Revit chỉ là một công cụ trong hệ sinh thái BIM tương tự như ETABS, Navisworks hay SAFE đều là những công cụ phục vụ quá trình triển khai BIM theo các vai trò khác nhau.
Khi thiết kế bằng CAD, kiến trúc sư làm việc trên bản vẽ 2D. Mặt bằng, mặt đứng, mặt cắt là các file riêng biệt. Khi có chỉnh sửa, người thiết kế phải cập nhật thủ công từng file – và rất dễ xảy ra sai khác giữa các bản vẽ.
Với Revit, tất cả xuất phát từ một mô hình duy nhất. Khi thay đổi kích thước cột, cao độ sàn hay vị trí vách, tất cả các bản vẽ liên quan – mặt bằng, mặt cắt, chi tiết – đều cập nhật nhất quán. Đây là điểm khác biệt cốt lõi về cách quản lý thông tin, không chỉ là cách hiển thị hình ảnh.
So với dùng CAD, giai đoạn đầu triển khai Revit thường đòi hỏi nhiều thời gian hơn để dựng model và nhập dữ liệu. Nhưng từ giai đoạn phối hợp, kiểm tra xung đột, cập nhật thay đổi và xuất hồ sơ, lợi thế của Revit bắt đầu thiể hiện rõ rệt hơn.
Đặc biệt quan trọng với các dự án cần độ đồng bộ cao, lợi ích lớn nhất của Revit Architecture không phải là vẽ nhanh hơn ở bước đầu, mà là giúp kiến trúc được kiểm soát tốt hơn trong suốt quá trình phát triển thiết kế.
>>> Tìm hiểu thêm:Revit Khác CAD Ở Điểm Nào Khi Triển Khai Thực Tế?

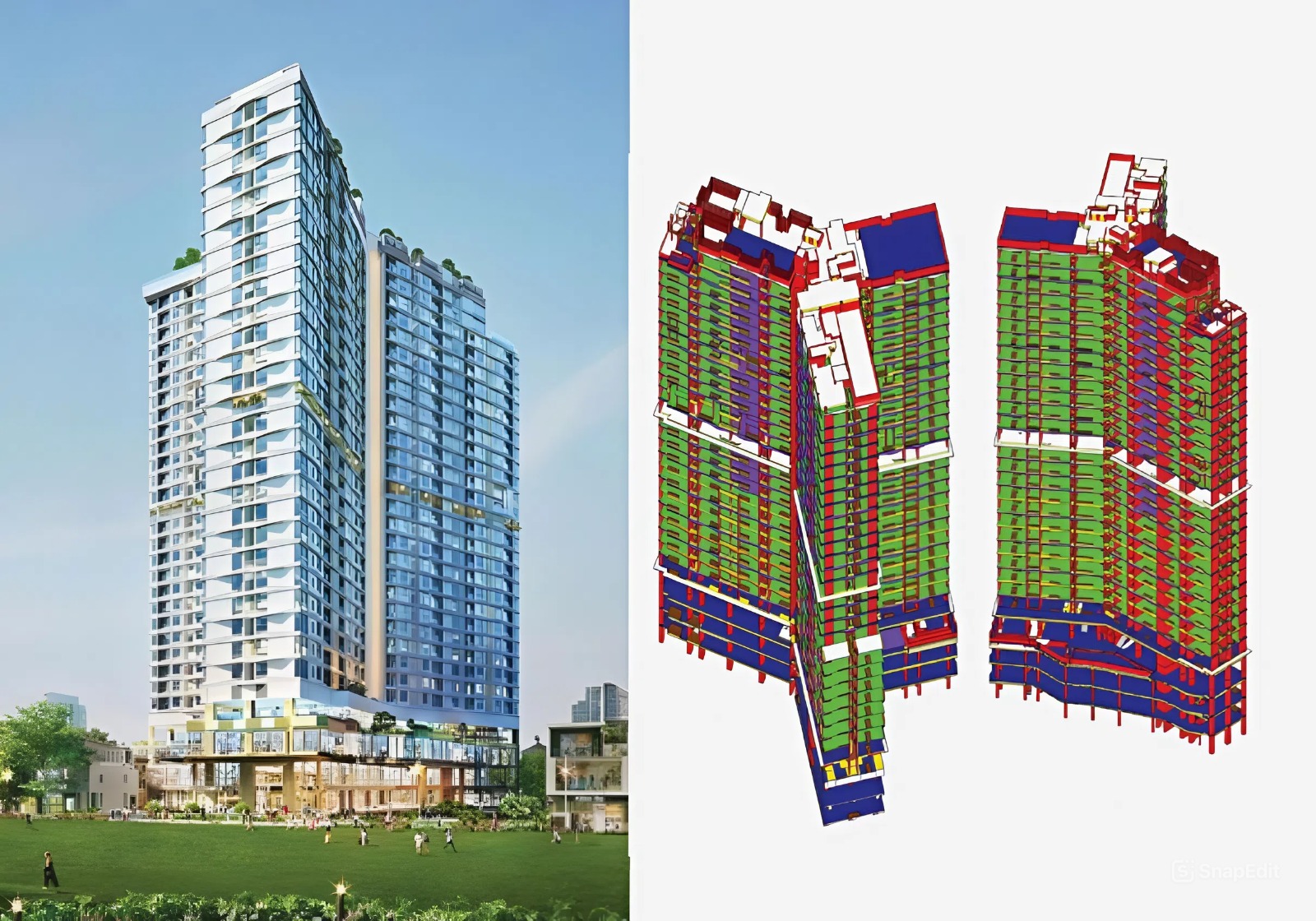

Lợi ích dễ thấy nhất của Revit Architecture là tính trực quan. Thay vì đọc nhiều bản vẽ 2D rồi tự hình dung không gian trong đầu, đội ngũ thiết kế có thể theo dõi công trình ngay trên mô hình 3D trong suốt quá trình làm việc.Điều này giúp các kiến trúc sư nhìn rõ hơn hình khối, tỷ lệ, mối quan hệ giữa các không gian và các điểm chuyển tiếp trong công trình.
Đối với các chủ đầu tư, việc trao đổi phương án thiết kế - thi công cũng trở nên dễ dàng hơn hơn bởi mô hình thường trực quan hơn rất nhiều so với chỉ xem mặt bằng, mặt đứng hay mặt cắt riêng lẻ.
.jpeg)
Ưu điểm lớn nhất của Revit không nằm ở hình ảnh 3D đẹp, mà nằm ở tính liên kết dữ liệu trong cùng một mô hình. Khi một vị trí được điều chỉnh trên model, các thông tin liên quan cũng được cập nhật nhất quán hơn.
Đây là lợi ích rất thực tế trong những dự án phải chỉnh sửa nhiều vòng, vì nó giúp giảm đáng kể nguy cơ lệch dữ liệu giữa các bản vẽ. Một số giá trị nổi bật có thể thấy rõ:
Revit Architecture không chỉ thể hiện hình học công trình mà còn cho phép gắn thông tin trực tiếp vào cấu kiện. Từ kích thước, vật liệu đến các dữ liệu phục vụ thống kê và bóc tách về sau đều có thể được quản lý rõ hơn ngay trên model.
Nhờ đó, hồ sơ kiến trúc không chỉ dễ nhìn mà còn có nền tảng dữ liệu tốt hơn cho các bước triển khai tiếp theo. Đây là điểm khác biệt khá rõ nếu so với cách làm chỉ tập trung vào bản vẽ 2D.
Trong dự án thực tế, kiến trúc không thể tách rời kết cấu và MEP. Một phương án có thiết kế “đẹp” nhưng không đạt chuẩn về thông thủy, không đủ cao độ trần kỹ thuật, hoặc vướng shaft, lỗ mở và hệ thống kỹ thuật thì vẫn có thể phải sửa lớn ở giai đoạn sau.
.png)

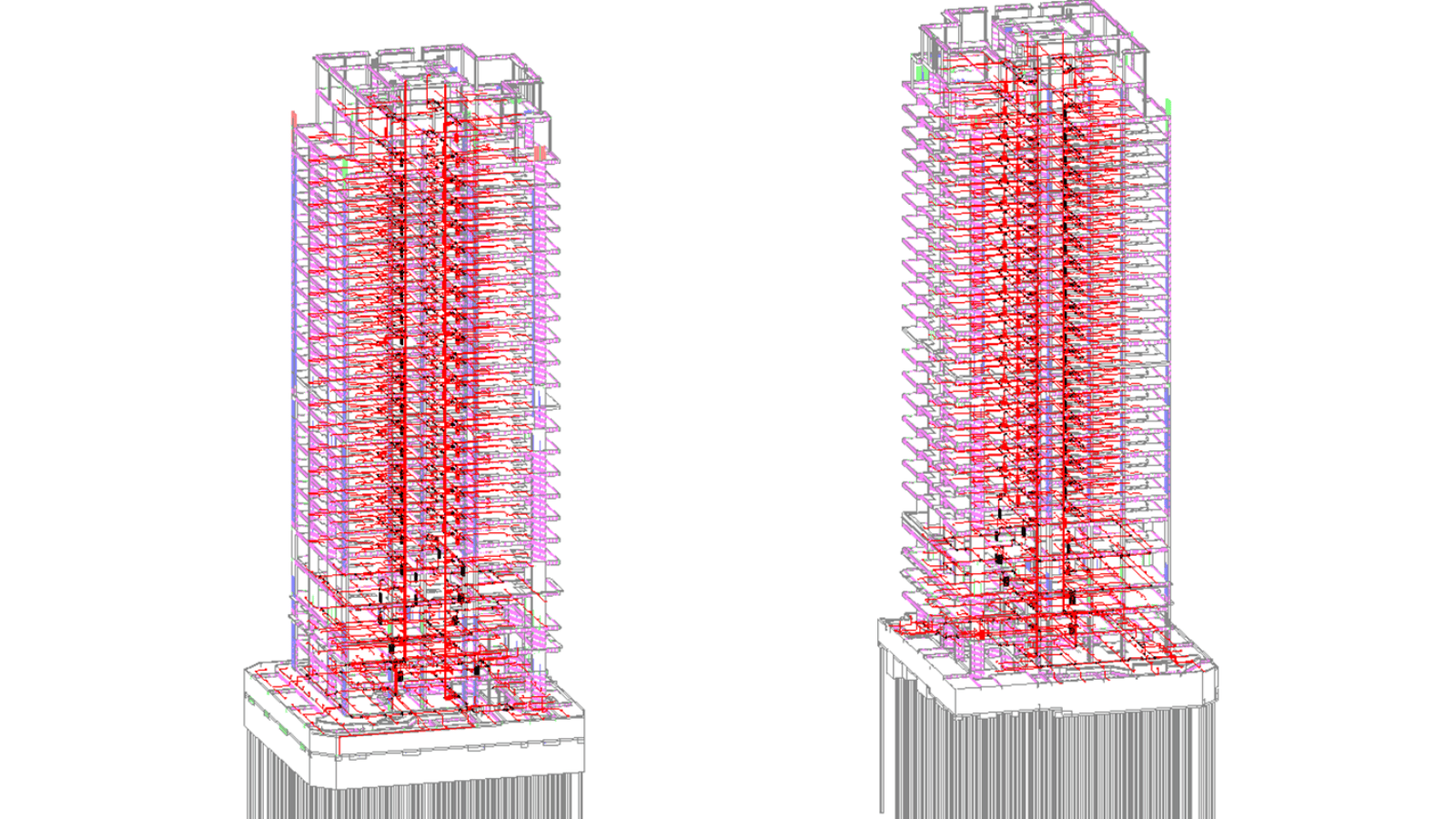

Khi mô hình kiến trúc được phát triển bằng mô hình BIM - Revit, việc phối hợp với các bộ môn khác sẽ rõ hơn và chủ động hơn. Nhiều vấn đề có thể được nhận ra sớm tại các khu vực nhạy cảm như tầng hầm, hành lang, phòng kỹ thuật hay các vị trí có mật độ hệ thống cao.
Đó cũng là lý do công cụ này đặc biệt phù hợp với những dự án cần phối hợp chặt giữa kiến trúc, kết cấu và MEP.
>>> Xem thêm: Revit MEP: Công Cụ Thiết Yếu Đối Với Kỹ Sư Cơ Điện
Revit Architecture không chỉ là công cụ để dựng mô hình kiến trúc đẹp. Trong quá trình thiết kế các công trình cao tầng, giá trị lớn nhất của nó nằm ở khả năng phối hợp với kết cấu và MEP ngay trong quá trình thiết kế.
Đây là điểm mấu chốt quyết định chất lượng hồ sơ và chi phí thi công thực tế. Khi có mô hình Revit phối hợp đầy đủ từ sớm, các xung đột trong quá trình phối hợp sẽ sớm được phát hiện và xử lý ngay trong giai đoạn thiết kế – không phải ngoài công trường.
>>> Xem thêm:Bản Vẽ Nhà Cao Tầng: Tìm Hiểu Quy Trình Thiết Kế Từ A–Z

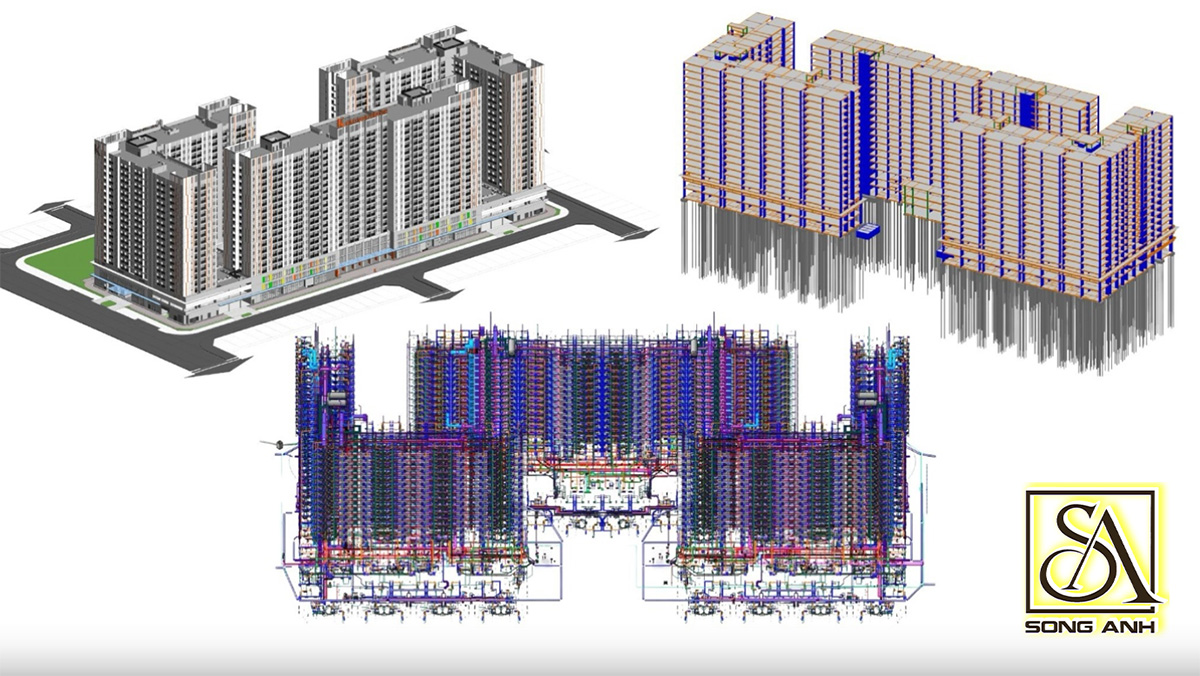

Tại Song Anh, ba bộ môn kiến trúc – kết cấu – MEP triển khai song song trên cùng hệ dữ liệu BIM- Revit. Một lưu ý kỹ thuật quan trọng: để mô hình phối hợp có ý nghĩa, điều kiện tiên quyết là tọa độ công trình phải được thiết lập chính xác và thống nhất giữa các bộ môn ngay từ đầu.
Nếu hệ tọa độ lệch, dù từng bộ môn đúng riêng, khi combine lại sẽ không phát hiện được xung đột thật – toàn bộ công sức kiểm tra trở nên vô nghĩa.
Một thiết kế kiến trúc tốt không chỉ đẹp trên bản vẽ mà còn phải đáp ứng yếu tố thi công thực tế, không gây phát sinh chi phí và dễ nghiệm thu.
Điều chủ đầu tư nên quan tâm không phải là đơn vị thiết kế dùng phần mềm gì, mà là:
Revit Architecture là điểm khởi đầu nhưng giá trị thật chỉ xuất hiện khi mô hình kiến trúc được đặt trong bối cảnh phối hợp thực sự với kết cấu và MEP, với quy trình kiểm soát LOD rõ ràng và checklist kỹ thuật nội bộ chặt chẽ.
Nếu bạn đang chuẩn bị khởi động một dự án cao tầng và muốn hiểu rõ hơn về cách phối hợp kiến trúc – kết cấu – MEP trên cùng một hệ dữ liệu, liên hệ ngay hotline của chúng tôi để nhận tư vấn miễn phí từ đội ngũ chuyên gia giàu kinh nghiệm thực chiến.
——————————————
