Revit MEP: Công Cụ Thiết Yếu Đối Với Kỹ Sư Cơ Điện

Revit MEP giúp kỹ sư cơ điện nhìn thấy xung đột với dầm, trần, lỗ mở trước khi thi công và giữ hồ sơ đồng bộ sau mỗi lần chỉnh sửa. Giá trị đó chỉ có khi mô hình được dựng đúng hệ thống, phối hợp đúng thứ tự và được kiểm soát theo từng giai đoạn thiết kế.

Revit MEP Là Gì?

Revit MEP là bộ công cụ thiết kế cơ điện nằm trong phần mềm Revit của Autodesk. Đội ngũ kỹ sư dùng công cụ này để dựng hệ điều hòa thông gió, điện, cấp thoát nước và PCCC thành hệ thống có thông số, đặt chung mô hình với kiến trúc, kết cấu để phối hợp và lập hồ sơ.

MEP là viết tắt của Mechanical, Electrical, Plumbing, tức phần cơ (chủ yếu là điều hòa, thông gió), điện và cấp thoát nước. Nhiều hồ sơ ghi thêm chữ F thành MEPF để tách riêng phần PCCC trong hệ thống cơ điện (MEP).

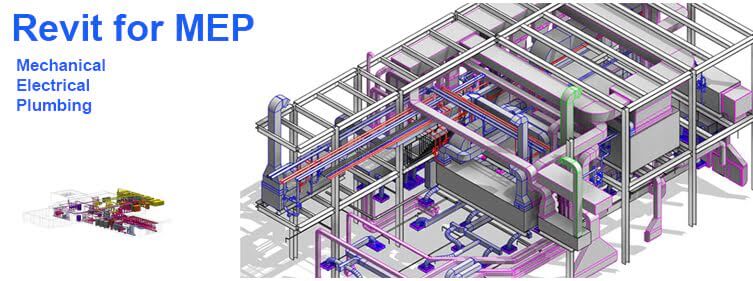

Mô hình 3D ống gió, ống nước, máng cáp và thiết bị cơ điện dựng trong Revit MEP

Nhiều tài liệu vẫn coi Revit MEP là một phần mềm cài đặt riêng. Thực tế, công cụ cơ điện nằm sẵn trong bản Revit đầy đủ, còn bản rút gọn Revit LT không có nhóm dựng hệ thống cơ điện lẫn chức năng kiểm tra va chạm (tức kiểm tra xung đột giữa các cấu kiện), theo bảng so sánh Revit và Revit LT của Autodesk.

Vì vậy, khi đơn vị thiết kế cam kết phối hợp cơ điện trên mô hình, chủ đầu tư có thể hỏi rõ họ đang dùng bản Revit nào.

So sánh Revit bản đầy đủ có 5 nhóm công cụ cơ điện gồm ống gió HVAC, cấp thoát nước, điện, cấu kiện chế tạo, kiểm tra va chạm, còn Revit LT không có

Revit MEP là một công cụ trong quy trình BIM, không phải bản thân BIM. Nếu ứng dụng Revit mà thiếu quy trình phối hợp, kết quả không khác nhiều so với vẽ CAD rồi để riêng từng bộ môn.

Các Tính Năng Chính Của Revit MEP Trong Thiết Kế Nhà Cao Tầng

Theo Autodesk, công cụ này có 4 nhóm tính năng chính gồm dựng hệ thống cơ điện trong mô hình chung, kiểm tra va chạm từ sớm, lập hồ sơ cùng bảng thống kê và chuẩn bị mô hình cho chế tạo. Ở nhà cao tầng, chúng phát huy rõ nhất tại tầng hầm, hành lang và trần kỹ thuật.

4 nhóm tính năng của Revit MEP theo Autodesk gồm dựng hệ thống, kiểm tra va chạm, lập hồ sơ và bảng thống kê, chuẩn bị cho chế tạo

Nội dung 4 nhóm theo trang giới thiệu Revit dành cho kỹ sư MEP như sau:

  • Dựng hệ thống trong mô hình chung: Ống gió, ống nước, máng cáp và thiết bị được dựng thành hệ thống có kích thước, cao độ, nằm cùng mô hình kiến trúc và kết cấu.
  • Phân tích và kiểm tra va chạm: Kỹ sư kiểm tra va chạm ngay trong giai đoạn thiết kế, đồng thời dùng dữ liệu phân tích năng lượng ở bước ý tưởng làm đầu vào cho tính toán kỹ thuật.
  • Lập hồ sơ và bảng thống kê: Mặt bằng, mặt cắt, sơ đồ và bảng thống kê thiết bị được xuất từ cùng một mô hình, nên số liệu giữa các bản vẽ khớp nhau.
  • Chuẩn bị cho chế tạo và lắp đặt: Mô hình dùng được cấu kiện chế tạo (fabrication parts) để phối hợp chi tiết trước khi gia công đường ống, ống gió.

Trong 4 nhóm trên, kiểm tra va chạm và lập hồ sơ tạo khác biệt rõ nhất ở công trình cao tầng. Hệ cơ điện tại đây dày và đi qua nhiều vị trí chuyển trục, nên một sai lệch nhỏ trên bản vẽ dễ thành chi phí sửa lớn ngoài công trường.

Mô hình kiến trúc, kết cấu và cơ điện của cùng một khối nhà ở do Song Anh dựng trên BIM

Vì Sao Revit MEP Trở Thành Công Cụ Quan Trọng Với Kỹ Sư Cơ Điện?

Revit MEP quan trọng với kỹ sư cơ điện vì giúp giải quyết ba áp lực khó nhất của hệ kỹ thuật cao tầng. Tuyến ống, máng cáp phải đi lọt giữa dầm và trần, cao độ thông thủy phải được giữ, còn hồ sơ phải đồng bộ sau mỗi lần chỉnh sửa trong suốt quá trình thiết kế.

Phát Hiện Xung Đột Ngay Trong Quá Trình Thiết Kế

Khi mô hình cơ điện đặt chung không gian với kiến trúc và kết cấu, kỹ sư nhìn thấy ngay ống gió, ống nước có vướng dầm hay không. Máng cáp đi lệch lỗ mở, thiếu lỗ chờ hoặc lấn xuống dưới cao độ trần cũng hiện rõ trên màn hình, trước khi bản vẽ được đưa ra công trường.

Thứ tự phối hợp ảnh hưởng trực tiếp tới độ chính xác của bước này. Kiến trúc và kết cấu cần dựng xong bộ khung trước, sau đó kỹ sư cơ điện mới dùng bộ khung đó để đi tuyến.

4 bước phối hợp gồm kiến trúc kết cấu dựng khung, cơ điện đi tuyến, kiểm tra tổng hợp bằng Navisworks Manage và xử lý trên bản vẽ

Ở bước kiểm tra tổng hợp giữa các bộ môn, nhiều đơn vị dùng thêm Navisworks Manage để lập báo cáo xung đột.

Ống HVAC xuyên qua vách kết cấu được Navisworks Manage đánh dấu trong phép kiểm tra S_ColumnWall và HVAC

Xung đột được xử lý trên bản vẽ ở giai đoạn này sẽ giảm nguy cơ phải đục phá ngoài hiện trường về sau.

Kiểm Soát Cao Độ, Thông Thủy Và Trần Kỹ Thuật

Kỹ sư đặt mọi tuyến ống, máng cáp theo cao độ thật, nên khoảng trần kỹ thuật và chiều cao thông thủy được kiểm bằng số đo trên mô hình thay vì ước tính. Đây là phần việc tốn nhiều thời gian của kỹ sư cơ điện trong dự án cao tầng.

Mặt cắt khoảng trần hành lang với dầm, ống gió, ống nước, ống chữa cháy, máng cáp và chiều cao thông thủy còn lại

Có 3 vị trí dễ hụt thông thủy nhất cần soát kỹ trên mô hình:

  • Tầng hầm: Đây là nơi các hệ thống kỹ thuật dồn về, nên ống gió, ống thoát nước và máng cáp dễ chồng lên nhau dưới dầm.
  • Hành lang: Ống gió, máng cáp và ống nước chạy song song trên một dải trần hẹp, nếu một tuyến bị lệch cao độ thì trần sẽ phải hạ xuống.
  • Phòng kỹ thuật: Mỗi loại thiết bị yêu cầu chiều cao và khoảng trống bảo trì riêng, phòng thiếu chiều cao sẽ không lắp được thiết bị theo thiết kế.

Ở cả ba vị trí, dữ liệu cần chốt sớm nhất là cao độ thông thủy của trần kiến trúc và kích thước hệ cơ điện. Khi hai con số này được chốt từ đầu, kết cấu mới có cơ sở để bố trí dầm và lỗ mở phù hợp. Thông thủy còn lại dưới một tuyến ống có thể tính sơ bộ ngay từ thiết kế cơ sở bằng công cụ trong bài ứng dụng Revit MEP trong quy trình BIM.

Ảnh thực tế tầng điển hình Tháp Ven Sông Đà Nẵng với ống cơ điện treo dưới đáy sàn trước khi làm trần

>> Xem thêm: MEPF Là Gì? Có Ảnh Hưởng Ra Sao Đến Thông Thủy Công Trình?

Giúp Hồ Sơ Đồng Bộ Hơn Khi Chỉnh Sửa

Trong Revit, mặt bằng, mặt cắt, chi tiết và bảng thống kê cùng đọc dữ liệu từ một mô hình. Khi kỹ sư chỉnh một tuyến ống, các bản vẽ liên quan được cập nhật theo, nên hồ sơ cơ điện ít bị lệch giữa các lần sửa so với cách vẽ rời từng tờ.

Một mô hình cơ điện MEPF hai tòa tháp xuất ra mặt bằng, mặt cắt, chi tiết và bảng thống kê cùng cập nhật khi chỉnh tuyến ống

Theo kinh nghiệm của đội ngũ thiết kế Song Anh, Revit chậm hơn CAD ở bước đầu vì phải nhập thông tin cho từng cấu kiện. Bù lại, các bước phối hợp, chỉnh sửa và bóc khối lượng về sau nhanh hơn rõ rệt.

Những Xung Đột Kỹ Thuật Nào Thường Được Phát Hiện Sớm Bởi Revit MEP?

Xung đột thường gặp nhất trong thiết kế cao tầng là giữa kết cấu và cơ điện, khi ống gió, ống nước vướng dầm hoặc trần. Kinh nghiệm thiết kế tại Song Anh cho thấy điểm vướng nằm chủ yếu ở dầm và lỗ mở, còn cột đi theo phương đứng nên gần như không vướng vào tuyến ngang.

Ống gió vướng dầm kết cấu được đánh dấu trong phép kiểm tra S_Framing và HVAC của Navisworks Manage

Dưới đây là 6 nhóm xung đột có thể phát hiện ngay từ giai đoạn thiết kế:

  • Ống gió, ống nước vướng dầm: Đây là loại xung đột gặp nhiều nhất giữa kết cấu và cơ điện.
  • Đường ống các hệ chồng lên nhau: Tại vị trí gom trục kỹ thuật, ống cấp thoát nước, ống chữa cháy và ống gió dễ chiếm cùng một khoảng không gian.
  • Tuyến kỹ thuật lấn vào trần kiến trúc: Hệ cơ điện chiếm hết khoảng trần khiến trần phải hạ thấp và thông thủy không đạt.
  • Thiếu lỗ chờ trong sàn và vách: Lỗ xuyên chưa được chừa hoặc chừa sai vị trí, dẫn đến việc phải khoan cắt kết cấu sau khi đổ bê tông.
  • Phòng kỹ thuật thiếu diện tích: Khi đặt thiết bị vào mô hình, kỹ sư mới thấy phòng không đủ khoảng trống lắp đặt và bảo trì.
  • Thiết bị chưa có đường vận chuyển: Thiết bị cỡ lớn chưa được tính đường đưa vào công trình, nếu phát hiện muộn thì đội thi công sẽ phải chừa thêm lỗ hoặc đổi thiết bị.

Trong 6 nhóm trên, xung đột với dầm và tình trạng thiếu lỗ chờ trong sàn, vách cần được soát kỹ vì kết cấu rất khó sửa sau khi đổ bê tông. Nếu chỉ phát hiện ngoài công trường, phương án còn lại thường là đổi tuyến, đổi thiết bị hoặc đục phá kết cấu.

6 nhóm xung đột cơ điện phát hiện từ thiết kế, nổi bật ống gió ống nước vướng dầm và thiếu lỗ chờ trong sàn, vách

Một tình huống minh họa trong tài liệu chuyên môn của Song Anh cho thấy thay đổi nhỏ có thể lan rộng ra sao. Khi kiến trúc dịch trục hộp gen kỹ thuật 200 mm để tối ưu mặt bằng, lỗ mở sàn, thép gia cường, cốp pha và toàn bộ tuyến ống trong hộp gen đều phải điều chỉnh theo.

Tình huống minh họa dịch trục hộp gen 200 mm kéo theo lỗ mở sàn, thép gia cường, cốp pha và tuyến ống trong hộp gen

Trên mô hình phối hợp, phạm vi ảnh hưởng này hiện ra ngay ở cả ba bộ môn thay vì chờ tới lúc thi công.

Mô Hình Revit MEP Cần Đạt Gì Để Bóc Khối Lượng Đáng Tin?

Khối lượng bóc từ Revit MEP chỉ đáng tin khi hệ cơ điện được dựng theo hệ thống thật thay vì ký hiệu, tham số được đặt thống nhất và mô hình đã qua phối hợp với các bộ môn khác. Năng lực của người dựng mô hình quyết định phần lớn độ tin cậy này.

Có 4 điều kiện để khối lượng bóc từ mô hình cơ điện đủ tin cậy cho dự toán:

  1. Dựng theo hệ thống thật: Ống, máng, thiết bị phải là đối tượng có kích thước và vật liệu đúng bản chất, không dùng ký hiệu hay khối chung chung.
  2. Tham số thống nhất: Cùng một loại ống hay thiết bị phải mang cùng bộ tham số, để bảng thống kê tổng hợp đúng nhóm theo cấu trúc bảng khối lượng.
  3. Đã qua phối hợp bộ môn: Mô hình chưa xử lý xung đột vẫn còn những đoạn ống sẽ phải đổi tuyến, nên khối lượng lúc đó chưa phải số cuối.
  4. Có bước so sánh ngược: Khối lượng cần được đối chiếu lại với bản vẽ để bắt các sai lệch nhỏ, vốn hay nằm ở phần số thập phân của kích thước.

Khi đủ 4 điều kiện trên, bảng thống kê từ mô hình mới dùng được làm đầu vào dự toán. Mô hình phục vụ tốt cho các bước sau còn cần thông tin phi hình học như vật liệu, ngày sản xuất và ngày bảo hành.

4 điều kiện để khối lượng bóc từ mô hình cơ điện đáng tin gồm dựng theo hệ thống thật, tham số thống nhất, đã phối hợp và so sánh ngược

Mức chi tiết cần cho từng hạng mục cơ điện được phân tích kỹ hơn ở bài viết: LOD 400 Là Gì Và Khi Nào Mô Hình MEP Cần Đến Mức Này?

Song Anh Đang Ứng Dụng Revit MEP Trong Quy Trình Phối Hợp Ra Sao?

Tổng thầu thiết kế Song Anh đưa kiến trúc, kết cấu và cơ điện vào cùng một hệ dữ liệu Revit từ giai đoạn thiết kế cơ sở, thay vì để mỗi bộ môn giữ một tệp riêng. Revit được dùng trong suốt quá trình phối hợp, còn Navisworks được dùng cho các đợt kiểm tra xung đột định kỳ.

Sau mỗi đợt kiểm tra, danh sách xung đột được phân loại, giao cho từng bộ môn xử lý và theo dõi tới khi chốt phương án.

Cửa sổ Clash Detective của Navisworks liệt kê 9 điểm va chạm giữa cửa sổ kiến trúc và dầm kết cấu theo từng tầng

Có 4 nguyên tắc phối hợp mà đội ngũ thiết kế của Song Anh áp dụng cho mô hình cơ điện:

  • Kết hợp mô hình ba bộ môn từ thiết kế cơ sở: Kiến trúc và kết cấu dựng khung trước, mô hình cơ điện phối hợp ngay sau đó, không đợi tới thiết kế kỹ thuật.
  • Chốt tọa độ chung ngay từ đầu: Mọi bộ môn dùng chung một hệ tọa độ công trình thực tế, vì sai tọa độ sẽ sinh xung đột giả và bỏ sót xung đột thật.
  • Kiểm soát LOD theo giai đoạn: Mô hình đạt khoảng LOD 250 ở thiết kế cơ sở, từ LOD 350 trở lên ở thiết kế thi công, còn LOD 400 tùy công trình và yêu cầu của chủ đầu tư.
  • 3 bộ môn cùng xử lý xung đột: Khi tuyến kỹ thuật vướng dầm, không bộ môn nào mặc nhiên được ưu tiên, kết cấu tinh chỉnh hoặc cơ điện đổi tuyến tùy phương án tối ưu.

Nguyên tắc kết hợp mô hình từ thiết kế cơ sở cũng giúp chốt sớm danh mục lỗ mở, ống lồng xuyên sàn (sleeve) và hộp gen kỹ thuật. Đây là những vị trí cần chốt ở thiết kế cơ sở, vì khi hồ sơ đã được duyệt thì rất khó thay đổi.

Tại khu chung cư hạng sang Regal Legend Quảng Bình, Song Anh đóng vai trò tổng thầu thiết kế kiến trúc, kết cấu, cơ điện và PCCC. Với vai trò này, hệ cơ điện của ba tòa tháp cao 40, 40 và 39 tầng được thiết kế cùng một đầu mối với kiến trúc và kết cấu.

Phối cảnh Regal Legend Quảng Bình, dự án Song Anh làm tổng thầu thiết kế kiến trúc, kết cấu, cơ điện và PCCC

Revit MEP Chỉ Thật Sự Hiệu Quả Khi Đi Cùng Một Quy Trình Đủ Chặt

Revit MEP chỉ ra nơi đang có xung đột, còn phương án xử lý vẫn do kỹ sư của ba bộ môn cùng quyết định. Vì vậy, khi chọn đơn vị thiết kế, chủ đầu tư nên xem mô hình cơ điện được phối hợp, kiểm soát và bàn giao ra sao.

Theo Điều 8 Nghị định 217/2026/NĐ-CP có hiệu lực từ ngày 01/7/2026, công trình xây dựng mới từ cấp II trở lên thuộc diện áp dụng mô hình thông tin công trình (BIM) từ bước lập báo cáo nghiên cứu khả thi hoặc báo cáo kinh tế kỹ thuật.

Dữ liệu mô hình nộp cơ quan chuyên môn được yêu cầu theo định dạng mở IFC hoặc định dạng mở khác. Đối với công trình thuộc diện áp dụng, mô hình cơ điện vì vậy trở thành một phần hồ sơ dự án chứ không còn chỉ là công cụ làm việc nội bộ.

Khi làm việc với đơn vị thiết kế, có 4 câu hỏi giúp chủ đầu tư đánh giá năng lực Revit MEP sát thực tế hơn:

  1. Mô hình kiến trúc, kết cấu và cơ điện có được kết hợp từ thiết kế cơ sở hay chỉ ghép lại ở cuối?
  2. Các bộ môn có dùng chung một hệ tọa độ công trình được chốt từ đầu không?
  3. Mức LOD của mô hình cơ điện ở từng giai đoạn được ghi trong hợp đồng ra sao?
  4. Hồ sơ bàn giao có kèm báo cáo kiểm tra xung đột và danh sách các điểm đã xử lý không?

Câu trả lời cho 4 câu hỏi trên cho thấy đơn vị thiết kế dùng Revit MEP như một phần của quy trình hay chỉ để dựng hình. Một đơn vị trả lời được cụ thể cả 4 câu thường đã có quy trình kiểm soát mô hình cơ điện rõ ràng.

Chủ đầu tư có thể đánh dấu từng câu hỏi đã được đơn vị thiết kế trả lời cụ thể trong bảng tự đánh giá dưới đây, câu nào còn trống sẽ hiện kèm rủi ro tương ứng:

Bảng tự đánh giá quy trình Revit MEP của đơn vị thiết kế

Đánh dấu câu hỏi đã có câu trả lời cụ thể, kết quả cập nhật ngay bên dưới.

Đã rõ 0/4

Mới có 0 trong 4 điểm, Revit MEP có nguy cơ chỉ dùng để dựng hình, xung đột vẫn dồn ra công trường.

Kết hợp mô hình từ thiết kế cơ sở và hệ tọa độ chung là 2 điểm khó bù nhất nếu để muộn, nên làm rõ trước tiên.

Rủi ro của các điểm còn trống:

  • Kết hợp mô hình từ thiết kế cơ sở: Lỗ mở, ống lồng xuyên sàn và hộp gen kỹ thuật không được chốt sớm, khi hồ sơ đã được duyệt thì rất khó thay đổi.
  • Hệ tọa độ chung: Sai tọa độ sẽ sinh xung đột giả và bỏ sót xung đột thật khi ghép mô hình các bộ môn.
  • LOD theo giai đoạn: Không có mốc để kiểm mô hình cơ điện đã đủ chi tiết cho thiết kế cơ sở, thiết kế thi công hay bóc khối lượng.
  • Báo cáo xung đột khi bàn giao: Chủ đầu tư chỉ nhận bản vẽ, không có căn cứ để biết xung đột nào đã được xử lý trước khi thi công.

Điểm nào còn trống nên được đưa vào nhiệm vụ thiết kế hoặc phụ lục hợp đồng trước khi các bộ môn bắt đầu dựng mô hình cơ điện.

Đội ngũ thiết kế Song Anh làm việc trên mô hình và bản vẽ tại văn phòng

Công Ty Cổ Phần Tư Vấn Đầu Tư Xây Dựng Song Anh tiếp cận Revit MEP theo hướng đó, trong đó mô hình cơ điện được phối hợp cùng kiến trúc và kết cấu từ những bước đầu của dự án.

Nếu chủ đầu tư đang chuẩn bị hồ sơ thiết kế cho một công trình cao tầng, đội ngũ cơ điện của Song Anh sẵn sàng trao đổi về quy trình phối hợp đa bộ môn ngay từ thiết kế cơ sở.

——————————————
