Thiết kế kết cấu thép quyết định phần khung chịu lực của công trình có an toàn, dễ thi công và hợp lý chi phí hay không. Phần lớn sự cố không đến từ việc tính sai một con số, mà từ những chỗ dễ bị xem nhẹ: tải trọng, hệ giằng, liên kết, độ võng và độ bền lâu dài.
Thiết kế kết cấu thép là việc tính toán sơ đồ chịu lực, chọn tiết diện và cấu tạo các liên kết cho hệ khung bằng thép, gồm cột, dầm, vì kèo, hệ giằng và bu lông neo chân cột. Mục tiêu của thiết kế kết cấu thếp là công trình đủ khả năng chịu tải, ổn định, thi công được và kiểm soát được chi phí.
Sai sót ở khâu này thường sẽ khiến chủ đầu tư trả giát đắt vì phần khung là thứ khó sửa nhất sau khi đã dựng: không thể thay như vật liệu hoàn thiện, và mọi lần gia cường cột, dầm về sau đều kéo theo chi phí lớn cùng rủi ro dừng vận hành.
Thép nhẹ hơn bê tông cốt thép, vượt được nhịp lớn và lắp dựng nhanh, nhưng chính đặc thù đó khiến kết cấu thép nhạy cảm với ba nhóm vấn đề: mất ổn định tổng thể ngoài mặt phẳng, chất lượng chịu lực của liên kết, và độ bền trước ăn mòn cùng nhiệt độ cao.
Một chi tiết nhiều hồ sơ hiện nay chưa cập nhật là hệ tiêu chuẩn áp dụng. Từ cuối năm 2024, thiết kế kết cấu thép tại Việt Nam áp dụng TCVN 5575:2024, thay thế TCVN 5575:2012; phần tải trọng và tác động dùng TCVN 2737:2023, thay thế TCVN 2737:1995.
Thiết kế theo tài liệu đã hết hiệu lực là một sai sót nền tảng, kéo theo hệ số an toàn và cách tổ hợp tải không còn phù hợp.
Năm sai sót dưới đây lặp lại nhiều nhất tại các dự án nhà xưởng và nhà khung thép, và đều bắt nguồn từ khâu thiết kế kết cấu thép chứ không phải từ thi công. Điểm chung của chúng là khó phát hiện trên bản vẽ nhưng lộ ra khi hệ khung phải gánh tải trọng thật hoặc dùng lâu dài.
Sai sót phổ biến nhất nằm ở đầu vào khi xác định tải trọng thiếu hoặc lựa chọn sai tổ hợp bất lợi.
Một hệ khung thép chịu tải đồng thời từ nhiều nguồn gồm tĩnh tải bản thân, hoạt tải sử dụng, tải gió (kể cả gió hút mái), lực hãm cầu trục, tải treo thiết bị MEP dưới mái, tải mái thực tế của tôn và lớp cách nhiệt, cùng tải đọng nước mưa cục bộ.
Chỉ cần bỏ quên tải treo thiết bị cơ điện hay tính thiếu áp lực gió hút là kết quả nội lực khung đã sai lệch.
Hệ quả đi theo hai hướng đều bất lợi cho chủ đầu tư: nếu thiếu tải, khung không đủ an toàn; nếu bù trừ bằng cách tăng hệ số theo cảm tính, khung dư thép và đội chi phí.
Cách kiểm soát là bóc tách đầy đủ danh mục tải và chạy tổ hợp theo TCVN 2737:2023 ngay từ khi chốt công năng, thay vì tính theo kinh nghiệm cũ.
Sai sót thứ hai là xem nhẹ hệ giằng và ổn định tổng thể của khung. Hệ giằng mái và giằng cột chiếm khối lượng thép rất nhỏ, nên dễ bị cắt bớt hoặc bố trí qua loa để tiết kiệm.
Nhưng đây lại là bộ phận liên kết các khung phẳng thành một hệ không gian cứng, giữ ổn định cho hệ cột dầm cả khi lắp dựng lẫn khi sử dụng.
Khi hệ giằng thiếu hoặc đặt sai vị trí, cấu kiện có thể đủ khả năng chịu lực theo phương tính toán nhưng vẫn mất ổn định ngoài mặt phẳng, dẫn tới oằn, xoắn và biến dạng.
Với chủ đầu tư, đây là rủi ro khó nhận ra trên bản vẽ nhưng hậu quả rất nặng, nên hồ sơ cần thể hiện rõ sơ đồ bố trí giằng và tính toán ổn định của toàn khung.
Sai sót thứ ba là tính tiết diện dầm cột rất kỹ nhưng thiết kế các nút liên kết sơ sài. Kết cấu thép truyền lực qua hệ nút gồm bản mã, bu lông cường độ cao (thường là cấp bền 8.8 hoặc 10.9), mối hàn và liên kết mặt bích.
Nếu nút yếu hơn cấu kiện, công trình sẽ hỏng ngay tại liên kết trước khi cột và dầm kịp đạt giới hạn chịu tải.
Đây là chỗ khoảng cách giữa "tính đúng" và "cấu tạo được" thể hiện rõ nhất: một nút vẽ thiếu kích thước bản mã, chọn sai cấp bền bu lông hoặc bố trí đường hàn không đủ đều làm giảm khả năng chịu lực thật của liên kết.
TCVN 5575:2024 đã bổ sung yêu cầu tính toán và cấu tạo cho liên kết mặt bích, bu lông móng và bu lông neo, cho thấy đây là phần cần kiểm soát chặt. Hồ sơ tốt phải có bản vẽ chi tiết từng nút chịu lực quan trọng, không ghi chú chung chung để nhà thầu tự xử lý ngoài hiện trường.
Sai sót thứ tư là chỉ kiểm tra khả năng chịu lực mà bỏ qua trạng thái giới hạn sử dụng. Một kết cấu cần thỏa mãn hai nhóm điều kiện: nhóm về độ bền và ổn định để công trình không hỏng, và nhóm về điều kiện sử dụng bình thường gồm độ võng, chuyển vị ngang và rung.
Nhiều hồ sơ dừng lại ở nhóm thứ nhất khi phần mềm báo dầm cột đã “đủ khỏe” và coi như đã xong.
Khung đủ khỏe để "không sập" vẫn có thể võng hoặc dịch chuyển ngang vượt mức cho phép. Hệ quả là tường và tôn bao che bị nứt, cửa và thiết bị treo bị lệch, người sử dụng cảm thấy công trình rung lắc, đặc biệt ở nhà nhịp lớn hoặc nhà nhiều tầng bằng thép.
Giới hạn độ võng và chuyển vị cho phép của kết cấu thép hiện được tra theo Phụ lục G và các điều 16, 17 của TCVN 2737:2023, thay vì bảng cũ trong tiêu chuẩn năm 2012. Kiểm tra đủ cả hai nhóm trạng thái là điều kiện để công trình dùng được ổn định lâu dài.
Sai sót thứ năm chính là chỉ lo phần chịu lực mà bỏ qua độ bền lâu dài trước các yếu tố ăn mòn, cháy và giãn nở nhiệt.
Thép để trần trong môi trường ẩm hoặc gần biển sẽ bị ăn mòn, làm giảm dần tiết diện chịu lực nếu thiếu lớp sơn hoặc lớp bảo vệ phù hợp. Đây là dạng hư hỏng diễn ra chậm nên thường hay bị bỏ qua ở giai đoạn thiết kế kết cấu thép.
Nguy hiểm hơn là ứng xử của thép khi có cháy. Thép mất khoảng một nửa khả năng chịu lực khi nhiệt độ vượt khoảng 500 đến 600 độ C, nên các cấu kiện thép chịu lực chính cần được sơn hoặc bọc chống cháy để đạt bậc chịu lửa theo yêu cầu.
Ngoài ra, công trình dài cần bố trí khe co giãn nhiệt để hệ khung không phát sinh ứng suất phụ khi nhiệt độ thay đổi. Bỏ qua các yêu cầu này khiến một kết cấu tính đúng vẫn không an toàn khi vận hành.
Qua 5 sai sót dưới đây, có thể thấy điểm chung là chúng không phải lỗi tính toán đơn lẻ mà là những phần dễ bị lược bớt khi làm nhanh hoặc thiếu phối hợp. Vì vậy, để phòng ngừa, cần xem chúng bắt nguồn từ đâu trong quy trình thiết kế.
Phần lớn sai sót kết cấu thép bắt nguồn từ dữ liệu đầu vào thiếu hoặc chốt muộn và từ việc phối hợp rời rạc giữa các bộ môn kiến trúc, kết cấu và MEP, chứ không phải do phần mềm yếu.
Khi vị trí thiết bị nặng, tuyến ống gió và cao độ thông thủy chưa được chốt mà kết cấu đã phát hành bản vẽ, mọi thay đổi sau đó đều buộc phải điều chỉnh tiết diện, khoét lỗ mở dầm hoặc gia cường bản mã.
Cách kiểm soát hiệu quả nhất là làm đúng thứ tự và làm cùng nhau. Kiến trúc, kết cấu và cơ điện nên làm việc trên cùng một hệ tọa độ và cao độ chuẩn, chốt sớm các dữ liệu ràng buộc lẫn nhau, và soát lỗi hồ sơ theo bước QA/QC trước khi phát hành.
Cách làm này giúp phát hiện va chạm khi hồ sơ còn trên bàn thiết kế, thời điểm sửa còn rẻ. Với dự án cao tầng, cách tổ chức phối hợp này được trình bày chi tiết hơn trong bài viết: Triển Khai BIM Trong Dự Án Cao Tầng Cần Đáp Ứng Tiêu Chí Gì?
Một hiểu lầm phổ biến đó là suy nghĩ ứng dụng phần mềm hiện đại sẽ có khả năng tự thiết kế kết cấu thép và tự tối ưu.
Trong thực tế triển khai, các công cụ như ETABS, SAP2000, SAFE hay Revit chỉ hỗ trợ phân tích nội lực, mô hình hóa và phát hiện va chạm; quyết định về sơ đồ chịu lực, cấu tạo nút và cách xử lý va chạm vẫn thuộc về kỹ sư có kinh nghiệm.
Cần phân biệt hai khái niệm hay bị đánh đồng. BIM là một hệ sinh thái làm việc, dữ liệu và phối hợp, không phải chỉ là mô hình ba chiều chỉ để trình bày, Revit chỉ là một công cụ nằm trong quy trình triển khai BIM, nên dùng Revit không đồng nghĩa với việc đã triển khai BIM đúng cách.
Một mô hình chỉ đáng tin khi được dựng đúng tọa độ và đúng cao độ; nếu sai tọa độ hoặc sai level, việc kiểm tra va chạm và bóc khối lượng gần như mất ý nghĩa. Navisworks có thể hỗ trợ tổng hợp mô hình và kiểm tra clash, nhưng người quyết định phương án vẫn là kỹ sư.
Để hiểu rõ hơn về những điểm va chạm giữa kết cấu và hệ kỹ thuật, bạn có thể xem thêm bài phân tích chi tiết: Xung Đột Kỹ Thuật Và Rủi Ro Hụt Thông Thủy.
Tại Song Anh, thiết kế kết cấu thép không được làm như một bộ môn tách rời mà nằm trong quy trình phối hợp cùng kiến trúc, cơ điện, BIM, dự toán và hồ sơ thi công.

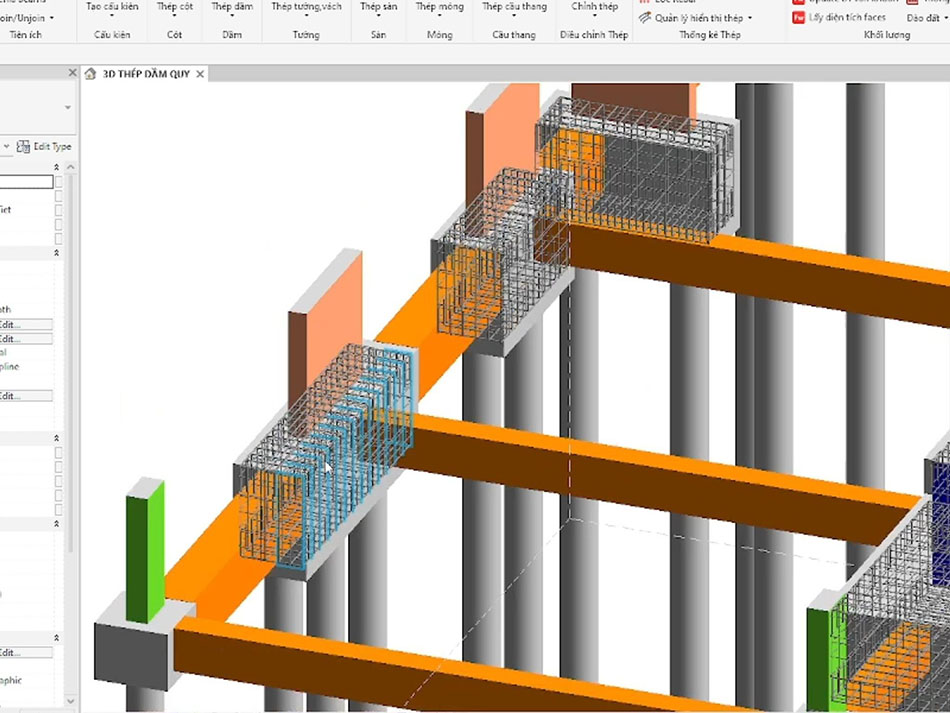

Hệ khung thép sau khi được tính nội lực bằng công cụ chuyên dụng sẽ được dựng lại và kiểm soát tương quan cao độ dầm sàn, lỗ mở luồn ống cơ điện trên mô hình BIM, kèm bước QA/QC trước khi phát hành.
Nhờ các bộ môn làm việc trên cùng một hệ tọa độ và cao độ chuẩn, những rủi ro về tải trọng, ổn định hay liên kết được rà soát sớm thay vì để lộ ra ngoài công trường.
Tư vấn thiết kế kế cấu được triển khai chính xác ngay từ đầu giúp chủ đầu tư kiểm soát chi phí, hạn chế rủi ro thi công, giảm phát sinh và hỗ trợ vận hành lâu dài.
Khi kết cấu thép được đặt trong một tổng thể như vậy, chủ đầu tư có được bộ hồ sơ đủ an toàn, đủ rõ và đủ tin cậy trước khi bước vào thi công.
Tương đương về độ bền và an toàn nếu được thiết kế đúng và bảo vệ đủ. Kết cấu thép nhẹ, vượt nhịp lớn và lắp dựng nhanh, nhưng cần kiểm soát tốt ổn định tổng thể, liên kết cùng khả năng chống ăn mòn và chống cháy.
Độ bền lâu dài phụ thuộc vào chất lượng thiết kế và lớp bảo vệ, không phải bản thân vật liệu kém an toàn hơn bê tông.
Không nên với dự án mới. TCVN 5575:2024 đã thay thế TCVN 5575:2012 và phần tải trọng dùng TCVN 2737:2023 thay cho bản 1995. Hồ sơ mới cần áp dụng tiêu chuẩn hiện hành để hệ số tin cậy, cách phân nhóm cấu kiện và tổ hợp tải trọng còn phù hợp.
Có thể dựa vào vài dấu hiệu: hồ sơ nêu rõ tiêu chuẩn áp dụng là bản hiện hành, có bản vẽ chi tiết hệ giằng và các nút liên kết chứ không chỉ sơ đồ khung, có kiểm tra cả độ võng và chuyển vị, và có thuyết minh chống ăn mòn, chống cháy.
Đơn vị thiết kế giải trình được vì sao chọn phương án như vậy thường là dấu hiệu hồ sơ đáng tin.
——————————————
