Revit Structure không chỉ là công cụ dựng mô hình 3D — đây là nền tảng để đội kỹ thuật kết cấu triển khai hồ sơ, phối hợp với kiến trúc và MEP, và kiểm soát xung đột thiết kế trước khi công trình được đưa ra thi công.
Revit Structure là phần mềm thuộc hệ sinh thái Autodesk, được dùng để mô hình hóa các cấu kiện kết cấu trong công trình: cột, dầm, sàn, vách, móng, lõi thang máy, lỗ mở kỹ thuật...
Khác với CAD vẽ từng tầng thành bản vẽ 2D rời rạc, Revit cho phép xây dựng mô hình 3D thông minh — mỗi cấu kiện mang theo thông tin kỹ thuật, kích thước, vật liệu và vị trí trong không gian thật.

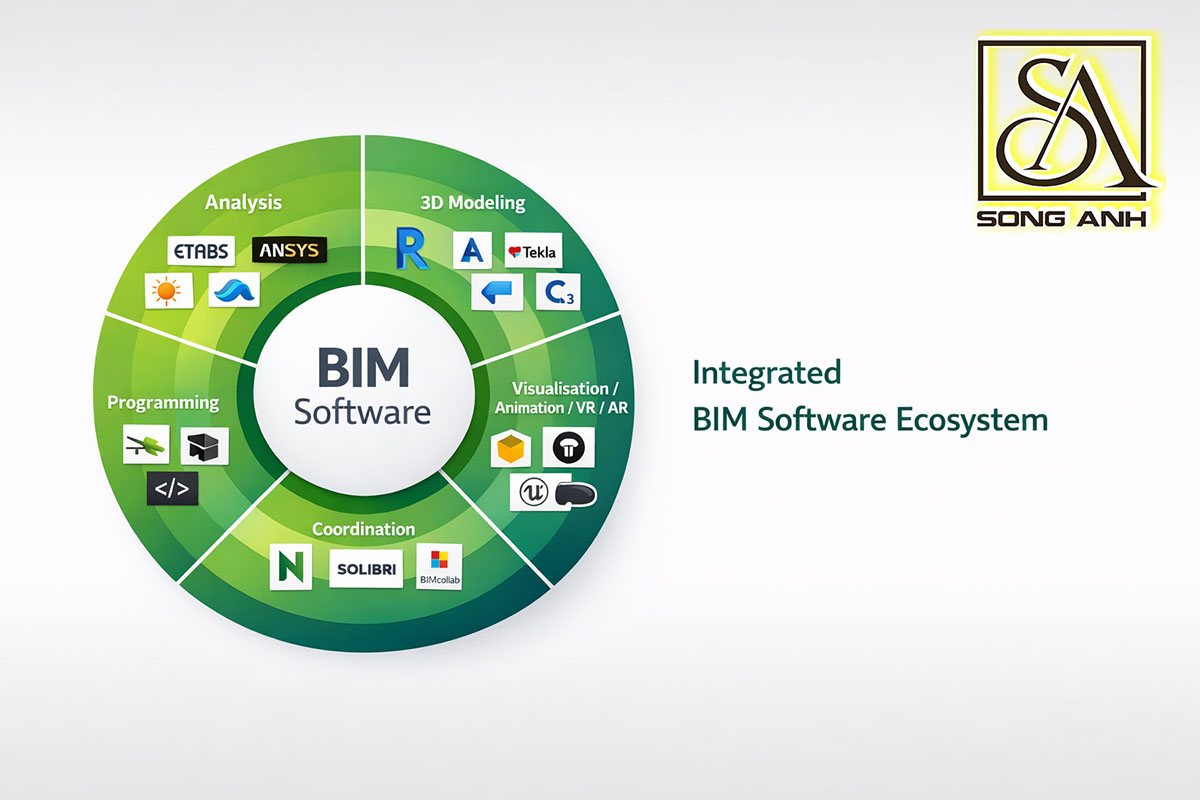

Điều quan trọng cần hiểu rõ: Revit là một công cụ nằm trong hệ sinh thái BIM, không phải toàn bộ BIM. BIM là một quy trình quản lý thông tin công trình, bao gồm phần mềm, con người, dữ liệu và quy chuẩn làm việc. Revit chỉ là một mắt xích trong hệ thống đó.
Khi mô hình kết cấu được dựng đúng trong Revit, đơn vị thiết kế có thể:
>>> Tìm hiểu thêm:Quy Trình BIM Combine Ba Bộ Môn Thiết Kế Là Gì?
Đây là câu hỏi phổ biến mà nhiều chủ đầu tư và kỹ sư trẻ hay nhầm lẫn. Mỗi công cụ có vai trò khác nhau — và hiểu đúng vai trò giúp biết cần đặt yêu cầu gì khi chọn đơn vị thiết kế.
Công cụ / Khái niệm | Vai trò chính | Giá trị trong dự án |
|---|---|---|
CAD (AutoCAD) | Vẽ bản vẽ 2D theo từng tầng, từng bộ môn riêng lẻ | Hồ sơ 2D cơ bản, không phối hợp dữ liệu |
ETABS | Phân tích, tính toán kết cấu (tải trọng, nội lực, chuyển vị) | Kết quả tính toán làm cơ sở thiết kế cấu kiện |
Revit Structure | Mô hình hóa kết cấu 3D, triển khai hồ sơ, phối hợp BIM | Phát hiện xung đột, kiểm soát khối lượng, đồng bộ đa bộ môn |
BIM | Hệ sinh thái quy trình: công cụ + con người + dữ liệu + quy chuẩn | Giảm rủi ro thiết kế, kiểm soát chi phí, tăng tính thi công |
Khi triển khai BIM combine ba bộ môn: kiến trúc, kết cấu, MEP sẽ phải dùng chung một hệ tọa độ gốc và hệ cao độ (level).
Nếu mô hình Revit Structure bị lệch tọa độ so với mô hình kiến trúc dù chỉ vài centimeter, toàn bộ quá trình clash detection sau đó gần như mất ý nghĩa.
Lý do đơn giản: khi hai mô hình không chồng đúng vị trí, phần mềm sẽ báo xung đột ở những chỗ không thật — hoặc bỏ qua những xung đột thật. Đây là lỗi gốc khiến nhiều dự án mặc dù có làm BIM nhưng vẫn phát sinh nhiều vấn đề ngoài công trường.
Trong Revit Structure, mỗi cấu kiện (dầm, cột, sàn...) cần được khai báo đúng loại, đúng kích thước tiết diện, đúng vật liệu và đúng thông số join với cấu kiện liền kề.
Nếu cấu kiện join sai, phần mềm sẽ tính trùng thể tích — dẫn đến sai khối lượng bê tông khi bóc tách. Quan trọng hơn, tiết diện dầm khai báo sai hoặc cao độ lệch vài centimeter có thể dẫn đến:
Trong thực tế thiết kế công trình cao tầng, xung đột giữa kết cấu và MEP xảy ra khá phổ biến ở một số vị trí điển hình. Và hầu hết đều có thể phát hiện sớm nếu mô hình được phối hợp đúng quy trình.
Các điểm xung đột thường gặp nhất:
Một điều cần nói thẳng: Revit Structure (hay phần mềm clash detection đi kèm như Navisworks) chỉ giúp nhìn thấy xung đột — không tự động giải quyết.
Phần mềm báo "có clash tại vị trí X" nhưng quyết định xử lý như thế nào — hạ dầm, đổi tuyến ống, dịch chuyển shaft chính là việc của kỹ sư có chuyên môn.
Đây là lý do nhiều dự án mặc dù có BIM nhưng vẫn xảy ra phát sinh: mô hình được dựng đó, clash cũng được báo đó, nhưng không có người đủ năng lực phối hợp giữa các bộ môn để xử lý đúng và cập nhật lại hồ sơ trước thi công.
Khi các bộ môn được phối hợp trong cùng một quy trình — kiến trúc, kết cấu và MEP cùng review trên một mô hình tổng — xung đột được xử lý từ bàn làm việc, không phải từ công trường.
Câu trả lời ngắn gọn là có — nhưng chỉ khi model được dựng đúng. Revit có thể xuất bảng thống kê khối lượng trực tiếp từ mô hình: thể tích bê tông từng cấu kiện, trọng lượng thép theo loại, diện tích ván khuôn... Đây là lợi thế lớn so với cách bóc tách thủ công từ bản vẽ 2D.
Tuy nhiên, nếu cấu kiện được khai báo thiếu thông số, join sai, hoặc LOD (Level of Development) không đủ cho giai đoạn thiết kế tương ứng, số liệu khối lượng xuất ra có thể sai đáng kể. Không phải cứ có Revit là khối lượng tự động chính xác — đây là quan niệm sai phổ biến.
Giá trị thật của bóc tách khối lượng từ Revit nằm ở chỗ: chủ đầu tư có thể kiểm soát chi phí từ giai đoạn thiết kế, thay vì chờ đến khi có hồ sơ hoàn chỉnh mới biết tổng mức đầu tư thực tế.
Dưới đây là checklist thực tế để đánh giá chất lượng mô hình kết cấu từ đơn vị triển khai:
Công Ty Cổ Phần Tư Vấn Đầu Tư Xây Dựng Song Anh là đơn vị tiên phong ứng dụng BIM trong thiết kế công trình cao tầng combine đa bộ môn Kiến trúc, kết cấu và MEP trong cùng một quy trình — từ giai đoạn thiết kế cơ sở đến khi hoàn thiện hồ sơ thi công.
Revit Structure là một mắt xích trong quy trình đó: dữ liệu kết cấu từ ETABS được chuyển sang Revit để mô hình hóa, phối hợp với kiến trúc và MEP, kiểm soát xung đột, và triển khai thành hồ sơ có khả năng thi công thực tế.
>>> Xem thêm:Quy Trình Triển Khai BIM Từ Thiết Kế Đến Thi Công Vận Hành
Nếu chủ đầu tư đang trong quá trình chuẩn bị cho một dự án cao tầng và đang cần tìm đơn vị thiết kế có năng lực triển khai BIM tổng thể - Tổng Thầu Thiết Kế Song Anh có thể đồng hành cùng chủ đầu tư từ bản vẽ sơ khai đến hồ sơ hoàn chỉnh.
——————————————
