Thiết kế thoát nước mưa dự án cao tầng đi qua năm bước, và điểm gãy hiếm khi nằm ở công thức tính toán. Nó nằm ở hai bước đầu, nơi hồ sơ chốt thông số trong lúc dữ liệu đầu vào chưa đủ tin cậy.
Quy trình thiết kế thoát nước mưa dự án đi qua năm bước, theo đúng thứ tự. Ba bước đầu là chốt dữ liệu lưu vực và điểm xả, chọn chu kỳ lặp lại trận mưa tính toán, rồi phân chia lưu vực và vạch tuyến cống. Hai bước sau là tính thủy lực có kiểm tra lại bằng mô hình, và khớp với hạ tầng ngoài dự án trước khi hoàn thiện hồ sơ.
Thứ tự này không đảo được, vì mỗi bước khóa một tham số đầu vào cho bước sau. Điều 4.1.1 TCVN 7957:2023 xác định lưu lượng tính toán Q bằng tích của cường độ mưa q, diện tích lưu vực F, hệ số phân bố mưa β và hệ số dòng chảy ψ. Chưa chốt chu kỳ lặp lại thì chưa có cường độ mưa, chưa vạch xong ranh giới thu nước thì chưa có diện tích lưu vực.

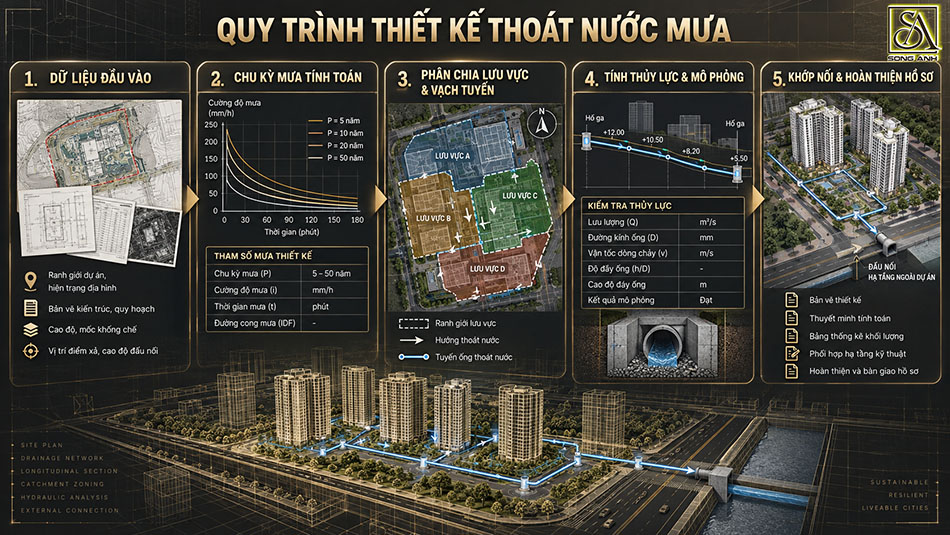

5 bước trong bảng dưới đây mỗi bước phải chốt được một sản phẩm cụ thể, và chỉ khi sản phẩm đó đã có trên giấy thì bước kế tiếp mới đủ dữ liệu để bắt đầu:
| Bước | Sản phẩm phải chốt được |
|---|---|
| 1. Thu thập dữ liệu đầu vào | Cao độ đáy cống và hướng thoát tại điểm xả, tham số mưa địa phương, cao độ san nền |
| 2. Chọn chu kỳ lặp lại trận mưa | Giá trị P cho từng loại công trình thoát nước, kèm hệ số biến đổi khí hậu |
| 3. Phân chia lưu vực và vạch tuyến | Sơ đồ lưu vực, vị trí hố ga, hướng tuyến và cao độ sơ bộ từng đoạn cống |
| 4. Tính thủy lực và kiểm tra | Tiết diện, độ dốc, độ đầy từng đoạn cống, kèm kết quả chạy mô hình |
| 5. Khớp nối và hoàn thiện hồ sơ | Bản vẽ khớp hạ tầng ngoài dự án, thuyết minh tuân thủ quy chuẩn |
Trong 5 bước của quy trình thiết kế thoát nước mưa, hai bước đầu quyết định độ tin cậy của ba bước còn lại, bởi chúng nạp toàn bộ số liệu biên cho phần tính toán phía sau.
Bước 4 lại là nơi hồ sơ thiết kế thoát nước mưa hay dừng lại sớm nhất: điều 4.1.8 của tiêu chuẩn yêu cầu tính thủy lực làm hai lượt, xác định sơ bộ kích thước bằng phương pháp cường độ giới hạn hoặc phương pháp hợp lý, rồi kiểm tra lại bằng mô hình thủy lực.
Trong trường hợp bước thứ 2 bị lược bỏ thì sai lệch chỉ lộ ra khi mùa mưa đầu tiên đi qua.
Một phương án thiết kế thoát nước mưa chỉ đứng vững khi có đủ ba dữ liệu đầu vào, và cả ba đều đến từ bên ngoài bàn vẽ tư vấn. Thiếu một trong ba, phần còn lại chỉ là giả định.
3 dữ liệu đó là thông số kỹ thuật tại điểm xả, tham số mưa của địa phương và cao độ san nền đã phê duyệt, cả ba đều phải có xác nhận từ bên ngoài trước khi nét vẽ đầu tiên đặt lên mặt bằng:
Trong ba dữ liệu trên, hai dữ liệu đầu là phần hồ sơ thiết kế thoát nước mưa hay thiếu nhất. Thông tin tại điểm đấu nối phải lấy từ đơn vị quản lý hạ tầng chứ không suy đoán từ bản vẽ quy hoạch, cách lấy được phân tích riêng trong bài đấu nối hạ tầng kỹ thuật.
Tham số mưa cũng vậy, bởi tiêu chuẩn đòi hỏi chuỗi quan trắc 20 đến 25 năm bằng máy đo mưa tự ghi. Riêng cao độ san nền, chỉ cần con số này còn thay đổi thì thiết kế thoát nước mưa phải tính lại từ đầu, như đã nói kỹ trong bài thiết kế san nền.
Chu kỳ lặp lại trận mưa tính toán là tham số kéo theo chi phí nhiều nhất trong hồ sơ thiết kế thoát nước mưa dự án. Nó quyết định cường độ mưa đưa vào công thức, kéo theo tiết diện cống, số lượng hố ga và khối lượng đào đắp.
Con số này cũng không nằm trong phạm vi thỏa thuận giữa chủ đầu tư và tư vấn. Bảng 1 TCVN 7957:2023 ấn định giá trị theo loại công trình thoát nước và loại đô thị nơi dự án tọa lạc.
4 loại công trình dưới đây có ngưỡng chu kỳ cách nhau rất xa, và khoảng cách đó còn giãn thêm giữa hai nhóm đô thị:
| Loại công trình thoát nước | Đô thị đặc biệt và loại I | Đô thị loại II đến loại IV |
|---|---|---|
| Sông thoát nước | Từ 20 năm trở lên | Từ 10 năm trở lên |
| Kênh, mương | 10 đến 20 năm | 5 đến 10 năm |
| Cống chính | 5 đến 10 năm | 2 đến 5 năm |
| Cống nhánh | 1 đến 2 năm | 0,5 đến 1 năm |
Đô thị loại V hạ thêm một bậc nữa, cống chính còn 1 đến 2 năm và cống nhánh còn 0,33 đến 0,5 năm.
Khoảng cách giữa cống nhánh 1 năm và cống chính 10 năm là hai bài toán ngân sách khác hẳn nhau, nên thiết kế thoát nước mưa xếp một tuyến vào nhóm nào cần thuyết minh rõ. Riêng nơi có công trình quan trọng như hầm qua đường hay nhà ga, chu kỳ được phép nâng tới 25 năm.
Cùng với chu kỳ lặp lại, hệ số dòng chảy là tham số thứ hai mà ban quản lý dự án nên đọc kỹ trong thuyết minh.
Bảng 3 của tiêu chuẩn cho mái nhà và mặt phủ bê tông hệ số 0,75 đến 0,92, còn mặt cỏ và công viên độ dốc 1 đến 2% chỉ đạt 0,32 đến 0,44. Chênh lệch hơn hai lần giải thích vì sao một khu đất trống sau khi phủ bê tông lại đẩy lưu lượng đỉnh lên rất nhanh.
Riêng với dự án cao tầng, phần mặt phủ có hệ số cao nhất lại nằm trên mái, và mái được tính theo một tiêu chuẩn khác hẳn.

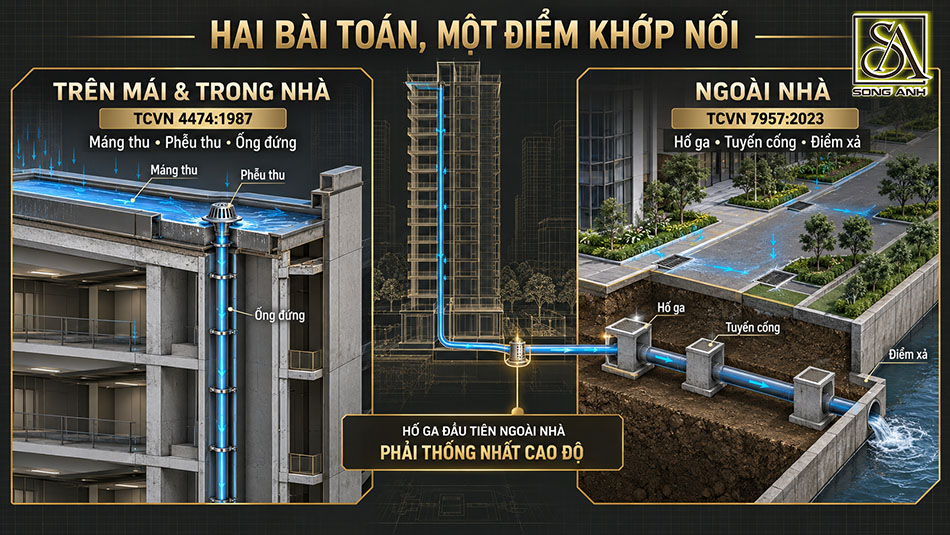

Thiết kế thoát nước mưa dự án cao tầng phải giải hai bài toán tách nhau, rồi ghép lại tại đúng một điểm là hố ga đầu tiên ngoài nhà. Phần mái và trong nhà thuộc TCVN 4474:1987, phần mạng lưới ngoài nhà thuộc TCVN 7957:2023.
Phần mái có bộ ràng buộc riêng mà bản vẽ thiết kế thoát nước mưa ngoài nhà không chạm tới. Hệ thống phải thoát nước mưa mọi thời tiết trong năm và tính theo chế độ tự chảy.
Vận tốc nước trong máng thu giữ trong khoảng 0,6 đến 4 m/s, ống đứng bên trong nhà nhỏ nhất 75 mm, ống treo không quá 300 mm. Tiêu chuẩn cũng lưu ý không nên cho nước mái chảy thẳng vào phễu thu khi chưa có máng thu.
Ra tới ngoài nhà, thiết kế thoát nước mưa chịu ngưỡng khác hẳn. Bảng 10 TCVN 7957:2023 quy định đường kính ống nhỏ nhất 300 mm trong khu nhà ở và 400 mm ở đường phố. Độ dốc cống nối từ giếng thu ra cống thoát nước lấy bằng 0,02.
Còn độ sâu đặt cống, khi khu vực chưa có số liệu vận hành tham chiếu, lấy nhỏ nhất 0,3 m tính từ mặt đất tới đỉnh cống với đường kính dưới 500 mm.

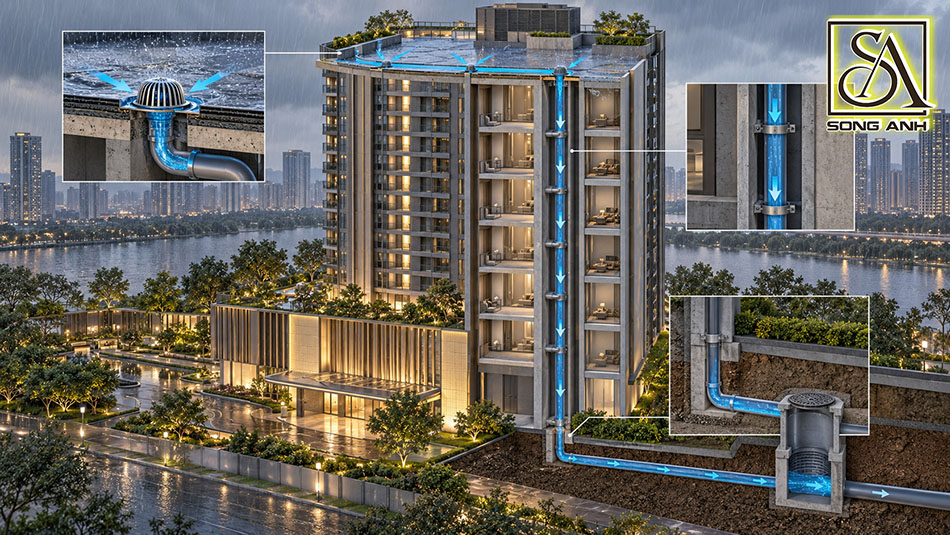

Chỗ hai bài toán gặp nhau lại là chỗ hay hỏng nhất, và nó hỏng vì hai bộ môn cùng chạm vào một con số. Kỹ sư cơ điện chốt cao độ chân ống đứng khi tiếp đất, kỹ sư hạ tầng chốt cao độ đỉnh hố ga sân vườn, trong khi hố ga đó đã bị khóa sẵn bởi cao độ đáy cống tại điểm xả cách hàng trăm mét.
Chỉ cần lệch vài chục centimet là nước dồn ứ ngay tại chân công trình. Vì vậy chủ đầu tư nên yêu cầu kiến trúc, kết cấu, cơ điện và hạ tầng cùng làm việc trên một hệ tọa độ và cao độ duy nhất.
Thiết kế thoát nước mưa buộc phải bổ sung giải pháp điều hòa trong hai tình huống: lưu lượng đỉnh vượt năng lực tiếp nhận của điểm xả, hoặc cơ quan quản lý hạ tầng khống chế lưu lượng được phép xả ra mạng lưới khu vực. Ràng buộc này đến từ bên ngoài hàng rào, thường xuất hiện muộn.
Điều hòa dòng chảy nước mưa không có nghĩa là phải đào một cái hồ. Điều 4.2.1 TCVN 7957:2023 xếp cả biện pháp thấm lẫn biện pháp lưu giữ vào nhóm này, và công trình lưu giữ gồm bể chứa, hồ chứa, hồ điều hòa lẫn khu đất trũng trong vườn cây, bãi cỏ.

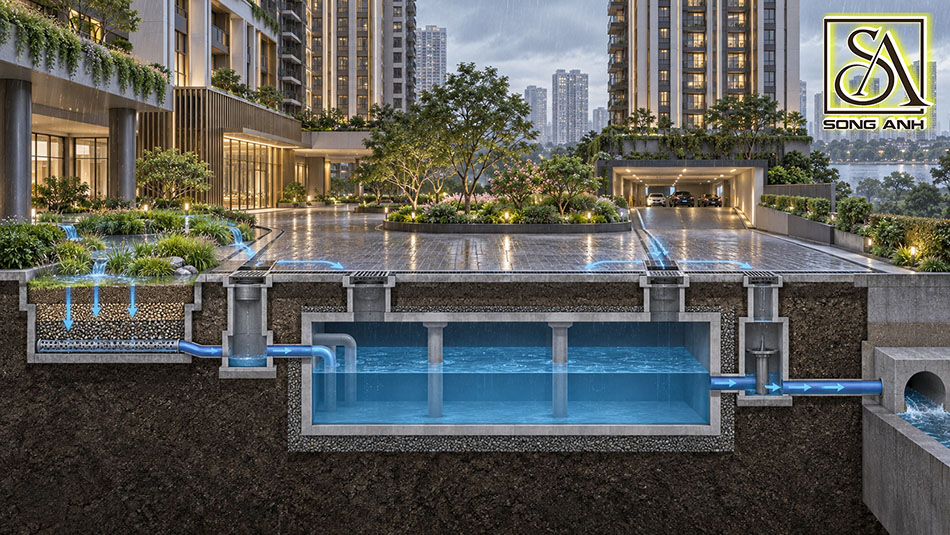

Với dự án không còn quỹ đất mặt, dung tích trữ có thể bố trí ngầm dưới sân hoặc dưới bãi đỗ xe. Nếu chọn phương án hồ, tiêu chuẩn yêu cầu độ sâu lớp nước từ mực nước tối thiểu đến đáy hồ không nhỏ hơn 1 m và chu kỳ trao đổi nước mỗi năm 2 lần.
Đứng phía sau con số kỹ thuật là một ràng buộc pháp lý mà chủ đầu tư không thương lượng được. QCVN 01:2021/BXD yêu cầu cao độ nền khu quy hoạch mới không làm ảnh hưởng khả năng tiêu thoát nước của khu vực hiện hữu xung quanh.
Khi hạ tầng khu vực đã quá tải, phần lưu lượng chênh lệch buộc phải giữ lại trong ranh dự án, và phần đất dành cho nó cần được tính vào bài toán sử dụng đất ngay từ bước quy hoạch chi tiết.
Áp lực lên quỹ đất trữ nước của đô thị còn đang tăng theo từng năm. Theo quy hoạch đến năm 2030, tầm nhìn 2050, Hà Nội cần khoảng 5.405 ha hồ điều hòa, nhưng đến đầu năm 2026 mới đạt khoảng 1.010 ha, chưa tới 19%.
Khoảng trống đó dội vào điều kiện đấu nối của từng dự án, nên dự phòng dung tích trữ ngay trong bước thiết kế thoát nước mưa an toàn hơn hẳn việc xoay xở về sau.
Phần lớn sự cố không đến từ sai số trong phép tính, mà từ việc chốt thông số khi dữ liệu đầu vào chưa tin cậy, hoặc bỏ qua một ràng buộc của quy chuẩn. Đây lại là nhóm lỗi ban quản lý dự án kiểm soát được nếu soi đúng chỗ.

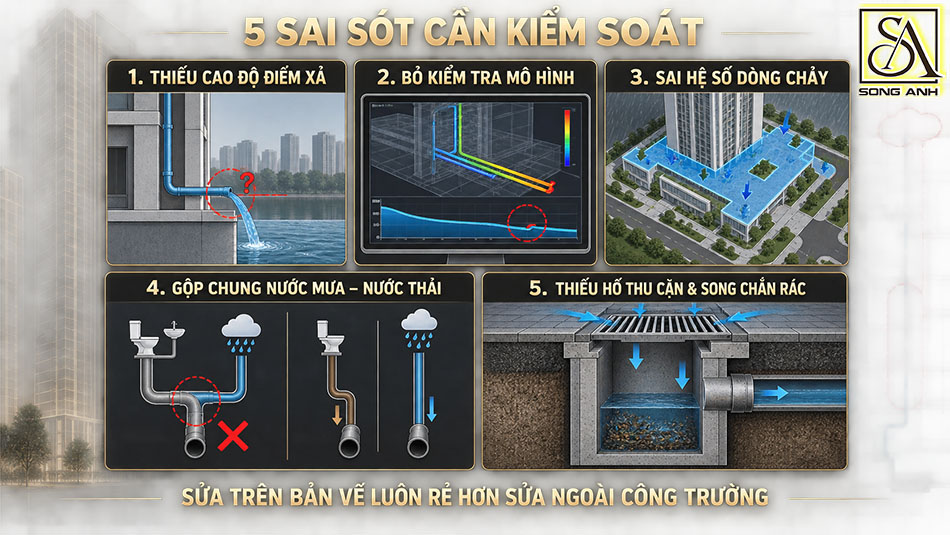

5 sai sót dưới đây lặp lại nhiều nhất trong hồ sơ thiết kế thoát nước mưa:
5 sai sót này hiếm khi đứng riêng lẻ. Thiếu dữ liệu điểm xả thường kéo theo việc bỏ luôn bước kiểm tra mô hình, vì không có số liệu biên. Điểm chung của cả năm là rẻ khi sửa trên bản vẽ thiết kế thoát nước mưa và rất đắt khi cống đã lấp dưới sân đường.
Thiết kế thoát nước mưa dự án nên được chốt dứt điểm ở bước quy hoạch chi tiết và thiết kế cơ sở, khi cao độ đáy cống chưa bị khóa vào cao độ đáy móng, cao độ sân đường nội bộ và cao độ ngưỡng cửa tầng trệt. Càng để muộn, mỗi lần điều chỉnh càng kéo theo nhiều bộ môn phải tính lại.
Khung pháp lý quanh thiết kế thoát nước mưa đã đổi từ ngày 01/7/2026 theo hướng tăng trách nhiệm của chủ đầu tư. Luật Xây dựng số 135/2025/QH15 bãi bỏ thủ tục thẩm định thiết kế triển khai sau thiết kế cơ sở tại cơ quan chuyên môn về xây dựng.
Một sai sót trong hồ sơ thiết kế thoát nước mưa dự án trước đây còn được cơ quan chuyên môn phát hiện; nay nếu quy trình nội bộ bỏ sót, sai lệch đi thẳng ra công trường.
Khoản 1 Điều 31 chỉ cho phép điều chỉnh thiết kế sau khi dự án được phê duyệt trong hai trường hợp, và với công trình chưa thi công, Điều 43 Nghị định 217/2026/NĐ-CP buộc chủ đầu tư báo cáo người quyết định đầu tư chấp thuận trước khi sửa.
Có một điểm mà nhiều tài liệu đang nêu sai. Việt Nam hiện chưa ban hành Luật Cấp, thoát nước.
Bộ Xây dựng đã khởi động lại việc soạn thảo bằng Quyết định số 971/QĐ-BXD ngày 22/6/2026, và theo kế hoạch này, dự thảo sẽ trình Quốc hội khóa XVI xem xét vào tháng 5/2027. Cho tới lúc đó, văn bản điều chỉnh trực tiếp vẫn là Nghị định 80/2014/NĐ-CP, hợp nhất tại Văn bản hợp nhất 50/VBHN-BXD năm 2026.
Cùng lúc, điểm a khoản 1 Điều 8 Nghị định 217/2026/NĐ-CP buộc công trình xây dựng mới từ cấp II trở lên áp dụng mô hình thông tin công trình BIM ngay từ giai đoạn lập báo cáo nghiên cứu khả thi, nên thống nhất dữ liệu cao độ giữa các bộ môn đã là yêu cầu pháp lý.
Song Anh với vai trò tổng thầu thiết kế công trình cao tầng luôn điều phối đồng bộ kiến trúc, kết cấu và cơ điện MEP trên một hệ tọa độ và cao độ thống nhất, kèm quy trình QA/QC nội bộ trước khi xuất hồ sơ.
Với dự án có hạng mục hạ tầng ngoài nhà, cách làm này giúp thiết kế thoát nước mưa được đối soát chéo với cao độ móng và cao độ hố ga sân vườn ngay trên bàn thiết kế, nên chủ đầu tư nhìn thấy sai lệch khi nó còn nằm trên bản vẽ.
Nếu dự án của quý vị đang lập quy hoạch chi tiết hoặc triển khai thiết kế cơ sở, đây là lúc nên rà soát lại phương án thiết kế thoát nước mưa trước khi mặt bằng kết cấu được đóng cứng.
Quý vị có thể chuyển giao bản vẽ mặt bằng thoát nước, số liệu điểm đấu nối và cao độ san nền để đội ngũ tư vấn thiết kế của Song Anh cùng thẩm định.
——————————————
