Thông Thủy Trong Nhà Cao Tầng Là Gì? Cách Xác Định Và Mức Tối Thiểu

Thông thủy trong nhà cao tầng là chiều cao sử dụng thực tế, được đo từ mặt sàn hoàn thiện tới điểm thấp nhất phía trên như đáy dầm, mặt trần hay đường ống. Quy chuẩn nhà chung cư yêu cầu phòng ở đạt từ 2,6 m, bếp và phòng vệ sinh đạt từ 2,3 m, nhưng con số thực tế còn tùy vào cách kết cấu và cơ điện chia nhau chiều cao tầng.

Thông Thủy Trong Nhà Cao Tầng Là Gì?

Thông thủy trong nhà cao tầng là khoảng cách đo theo phương đứng, tính từ mặt sàn đã hoàn thiện tới mặt dưới của dầm, sàn, trần hoặc hệ thống kỹ thuật thấp nhất phía trên. Đây là chiều cao không gian mà người sử dụng và thiết bị thật sự có được, khác với con số chiều cao ghi trên mặt cắt kết cấu.

Mặt cắt căn hộ cao tầng minh họa chiều cao thông thủy từ sàn hoàn thiện đến vật cản thấp nhất phía trên
Thông thủy trong nhà cao tầng được đo từ mặt sàn hoàn thiện tới vật cản thấp nhất phía trên

Định nghĩa này bám theo mục 1.4.11 của QCVN 04:2021/BXD về nhà chung cư. Quy chuẩn đo tới “mặt dưới của kết cấu dầm, sàn hoặc trần đã hoàn thiện hoặc hệ thống kỹ thuật của tầng”, nên một đường ống chạy ngang bên dưới dầm cũng có thể trở thành điểm giới hạn.

Điểm bắt đầu của phép đo là mặt sàn hoàn thiện, tức bề mặt gạch, gỗ hoặc lớp phủ mà người dùng bước lên. Như vậy, chiều dày lớp vữa cán nền và vật liệu lát đã bị trừ đi ngay từ đầu.

Điểm kết thúc của phép đo là vật cản thấp nhất phía trên vị trí đo, có thể là mặt trần ở căn hộ đóng trần thạch cao hoặc đáy dầm, đáy ống ở tầng hầm không làm trần. Vì vậy, một phòng vẫn có thể đạt chiều cao mong muốn ở khoảng giữa nhưng lại thấp hơn ở dải trần hạ dọc tường, nơi ống điều hòa được giấu bên trên.

Chủ đầu tư dùng con số thông thủy trong nhà cao tầng để đối chiếu quy chuẩn khi thẩm định hồ sơ, cam kết chiều cao trần với người mua và nghiệm thu khi bàn giao.

Ở các phòng kỹ thuật, thông thủy còn quyết định việc có đủ khoảng trống để lắp đặt và bảo trì thiết bị hay không. Nếu thiếu hụt chiều cao tại đây, người quyết định đầu tư có thể phải đổi thiết bị, đổi giải pháp vận hành hoặc tìm nhà cung cấp khác phù hợp với điều kiện mới.

Thông Thủy, Kích Thước Thông Thủy Và Diện Tích Thông Thủy Khác Nhau Thế Nào?

Khi nói về thông thủy trong nhà cao tầng, chữ “thông thủy” được dùng cho 3 đại lượng gồm chiều cao thông thủy theo phương đứng, kích thước thông thủy của cửa và lối đi theo phương ngang cùng diện tích thông thủy của căn hộ.

Cả ba đại lượng này đều đo phần không gian lọt lòng thực tế còn sử dụng được.

Cách đo và nơi sử dụng của 3 đại lượng này được phân biệt như sau:

  • Chiều cao thông thủy: Là khoảng cách đứng từ sàn hoàn thiện tới vật cản thấp nhất phía trên, đại lượng được quy chuẩn đặt mức tối thiểu cho từng loại phòng.
  • Kích thước thông thủy: Là bề rộng và chiều cao lọt lòng của cửa, hành lang hoặc lối đi khi đo giữa hai mép trong. Quy chuẩn an toàn cháy dùng đại lượng này, chẳng hạn lối ra thoát nạn trong trường hợp chung cần rộng thông thủy từ 0,8 m.
  • Diện tích thông thủy: Là diện tích sử dụng của căn hộ được đo theo mép trong của tường bao thay vì theo tim tường, thường được dùng để ghi trong hợp đồng mua bán căn hộ chung cư.

Vì cả ba đại lượng cùng đo phần lọt lòng sau hoàn thiện, chỉ một lớp lát sàn dày thêm cũng đủ làm giảm chiều cao thông thủy của cả căn hộ. Ban quản lý dự án nên ghi rõ từng chỉ tiêu trong nhiệm vụ thiết kế để các bộ môn thống nhất cách đo ngay từ đầu.

Cửa mở và hành lang căn hộ cao tầng minh họa phần không gian lọt lòng sau khi hoàn thiện khung cửa, tường và sàn
Kích thước thông thủy của cửa và lối đi được xác định theo phần lọt lòng sử dụng thực tế.

Riêng con số thông thủy cửa tra theo thước Lỗ Ban là quy ước về phong thủy, quy chuẩn xây dựng không kiểm soát con số này.

>> Xem thêm: Vì Sao Diện Tích Thông Thủy Thực Tế Có Thể Bị Hụt?

Chiều Cao Thông Thủy Khác Chiều Cao Tầng Ở Điểm Nào?

Chiều cao tầng được đo từ mặt sàn tầng này tới mặt sàn tầng ngay phía trên, còn chiều cao thông thủy chỉ là phần không gian còn lại sau khi trừ đi lớp hoàn thiện sàn, chiều dày sàn hoặc dầm, khoảng trần kỹ thuật và lớp trần.

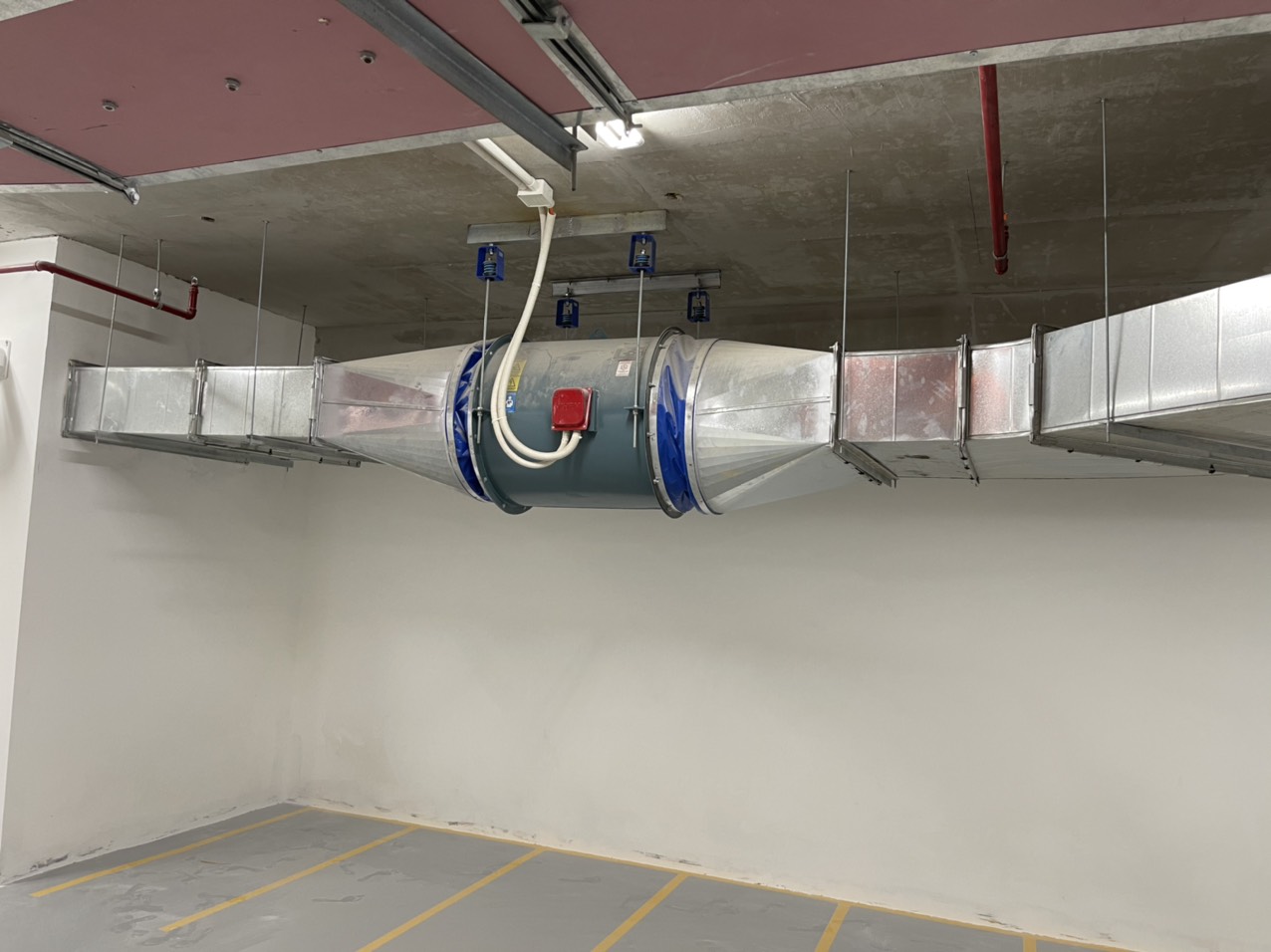

Ống gió và quạt hút treo sát đáy sàn tầng hầm đỗ xe, vật cản quyết định chiều cao thông thủy tại vị trí này
Khoảng trần kỹ thuật là lớp biến động nhiều nhất giữa chiều cao tầng và chiều cao thông thủy

Chính vì vậy, 2 phương án có cùng một chiều cao tầng vẫn có thể cho ra mức thông thủy khác nhau.

Có 4 lớp cấu tạo nằm giữa chiều cao tầng và chiều cao thông thủy mà đội thiết kế cần kiểm soát:

  1. Lớp hoàn thiện sàn: Gồm vữa cán nền, lớp chống thấm ở khu vực ướt và vật liệu lát, nằm ngay trên mặt bê tông.
  2. Kết cấu sàn và dầm: Là chiều dày bản sàn, cộng thêm phần dầm nhô xuống ở những vị trí có bố trí dầm.
  3. Khoảng trần kỹ thuật: Là khoảng trống giữa đáy kết cấu và mặt trần, dành cho ống gió, ống nước, ống chữa cháy và máng cáp.
  4. Lớp trần hoàn thiện: Gồm khung xương và tấm trần, thường là trần thạch cao ở căn hộ và hành lang.

Trong 4 lớp này, khoảng trần kỹ thuật biến động nhiều nhất vì phụ thuộc vào kích thước và hướng đi của hệ cơ điện ở từng khu vực. Ngược lại, lớp kết cấu và lớp hoàn thiện sàn thường được xác định sớm hơn.

Mặt cắt sàn, dầm và trần kỹ thuật minh họa 4 lớp cấu tạo ảnh hưởng đến chiều cao thông thủy
Cùng chiều cao tầng, cách bố trí kết cấu và khoảng trần kỹ thuật vẫn có thể tạo ra thông thủy khác nhau.

Đây cũng là lý do thông thủy trong nhà cao tầng khó giải quyết chỉ bằng cách tăng chiều cao tầng. Mỗi centimet thêm vào ở một tầng sẽ lặp lại ở mọi tầng điển hình, kéo theo chiều cao toàn công trình, diện tích mặt dựng cùng chiều dài cột, vách và ống đứng tăng lên tương ứng.

Đối với dự án đã bị khống chế chiều cao theo quy hoạch, việc tăng chiều cao tầng có thể đồng nghĩa với việc chủ đầu tư phải bớt đi một tầng sàn kinh doanh.

Cách giữ thông thủy hiệu quả hơn là thu gọn khoảng trần kỹ thuật và kiểm soát chiều cao dầm trên những tuyến ống chính. Khi đọc hồ sơ, ban quản lý dự án có thể yêu cầu mặt cắt chi tiết ghi đủ cao độ sàn hoàn thiện, đáy dầm, đáy ống lớn nhất và mặt trần tại cùng một vị trí.

Mặt cắt minh họa khoảng trần với dầm, ống gió, ống cấp thoát nước, ống chữa cháy và máng cáp nằm trên chiều cao thông thủy
Mặt cắt ghi đủ đáy dầm, đáy ống lớn nhất và mặt trần tại cùng một vị trí cho thấy thông thủy còn lại thực tế.

Quy Chuẩn Quy Định Chiều Cao Thông Thủy Tối Thiểu Bao Nhiêu?

Đối với thông thủy trong nhà cao tầng dạng chung cư, quy chuẩn hiện hành yêu cầu phòng ở đạt từ 2,6 m, bếp và phòng vệ sinh từ 2,3 m, còn tầng hầm, tầng nửa hầm và tầng kỹ thuật từ 2,0 m.

Riêng khu vực hành lang thoát nạn còn cần đạt mức tối thiểu 2 m của quy chuẩn an toàn cháy.

Các mức quy định đối với chung cư nằm ở mục 2.2.10 của quy chuẩn nhà chung cư, áp dụng cho nhà chung cư và nhà chung cư hỗn hợp cao đến 150 m hoặc có đến 3 tầng hầm.

Bảng dưới đây tổng hợp 6 mức tối thiểu của thông thủy trong nhà cao tầng dạng chung cư theo từng loại không gian để chủ đầu tư đối chiếu:

Không gian Chiều cao thông thủy tối thiểu Căn cứ
1. Phòng ở 2,6 m Quy chuẩn nhà chung cư
2. Phòng bếp, phòng vệ sinh 2,3 m Quy chuẩn nhà chung cư
3. Tầng hầm, tầng nửa hầm, tầng kỹ thuật 2,0 m Quy chuẩn nhà chung cư
4. Phòng ngủ, phòng sinh hoạt dưới mái dốc 2,1 m trên ít nhất 1/2 diện tích phòng Quy chuẩn nhà chung cư
5. Hành lang thoát nạn 2,0 m Quy chuẩn an toàn cháy
6. Lối ra thoát nạn 1,9 m Quy chuẩn an toàn cháy

Các mức trong bảng là ngưỡng tối thiểu cần đạt khi thẩm định hồ sơ, chưa phải chiều cao mà người mua kỳ vọng ở một dự án thương mại. Khi nhiệm vụ thiết kế đặt mục tiêu cao hơn để phục vụ bán hàng, phần chênh đó cần được ghi thành con số cụ thể cho từng loại phòng.

Phòng khách căn hộ cao tầng với trần hoàn thiện và dải trần hạ cục bộ ở mép phòng
Ngoài ngưỡng quy chuẩn, mục tiêu thông thủy cần được xác định theo trải nghiệm sử dụng và nhiệm vụ thiết kế.

Mức tối thiểu của hành lang và lối ra thoát nạn được lấy từ QCVN 06:2022/BXD về an toàn cháy. Hành lang thoát nạn cũng là nơi ống gió, khay cáp và ống chữa cháy cùng đi qua, nên mức này tuy không cao về con số nhưng lại là vị trí cần được đội thiết kế rà soát kỹ nhất.

Hành lang thang máy nhà cao tầng với ống gió, khay cáp và ống chữa cháy đi phía trên trần
Hành lang thoát nạn gom ống gió, khay cáp và ống chữa cháy nên là vị trí cần rà soát thông thủy kỹ nhất.

Đối với văn phòng, khách sạn hay khối đế thương mại, chiều cao thông thủy sẽ được xác định theo tiêu chuẩn áp dụng và nhiệm vụ thiết kế của dự án.

Riêng quy chuẩn nhà chung cư đã có Sửa đổi 01:2026 với hiệu lực từ ngày 15/12/2026, tập trung vào khu để xe điện, khu sạc và khu đổi pin. Những phần không được sửa đổi vẫn tiếp tục áp dụng theo bản năm 2021.

Vì Sao Chiều Cao Thông Thủy Thực Tế Thường Thấp Hơn Trên Bản Vẽ?

Thông thủy trong nhà cao tầng ngoài thực tế thường thấp hơn bản vẽ vì cao độ của vật cản thấp nhất phía trên không cố định theo một mặt phẳng. Khi độ dốc ống thoát nước, khoảng trống lắp phụ kiện, kích thước dầm và sai số thi công cộng dồn tại cùng một vị trí, chiều cao sử dụng thực tế sẽ bị thu hẹp lại.

Ống gió, ống chữa cháy, ống thoát nước và máng cáp bố trí dưới dầm trong trần kỹ thuật hành lang cao tầng
Ống gió, ống nước và máng cáp cộng dồn tại cùng một vị trí làm hạ thông thủy trong nhà cao tầng

Ống thoát nước nằm ngang cần đi dốc để nước tự chảy về ống đứng, nên tuyến ống càng dài thì đoạn gần ống đứng càng hạ thấp. Chiều cao thông thủy vì vậy có thể chênh nhau ngay trong cùng một tuyến hành lang.

Ảnh thực tế tầng điển hình Tháp Ven Sông Đà Nẵng, ống thoát nước đi dốc dưới đáy sàn giữa lưới cột trước khi đóng trần
Ống thoát nước đi dốc về ống đứng nên đoạn gần ống đứng hạ thấp nhất, kéo thông thủy xuống theo.

Trong các hệ thống trên trần, ống gió thường có tiết diện lớn nhất. Khi tuyến ống gió phải đi dưới dầm, thông thủy tại vị trí đó sẽ tính tới đáy ống chứ không còn tính tới đáy dầm.

Đầu phun chữa cháy, đèn và máng cáp tuy nhỏ nhưng vẫn cần khoảng trống riêng để lắp đặt và bảo trì. Đây là phần không gian hay bị bỏ qua khi người kiểm tra chỉ cộng kích thước ống trên mặt bằng.

Khu chuyển trục, nơi các tuyến kỹ thuật từ tầng điển hình gom lại để đổi hướng xuống tầng dưới, có nhiều hệ thống chồng lên nhau nhất và thường là điểm nghẽn về cao độ của cả tầng.

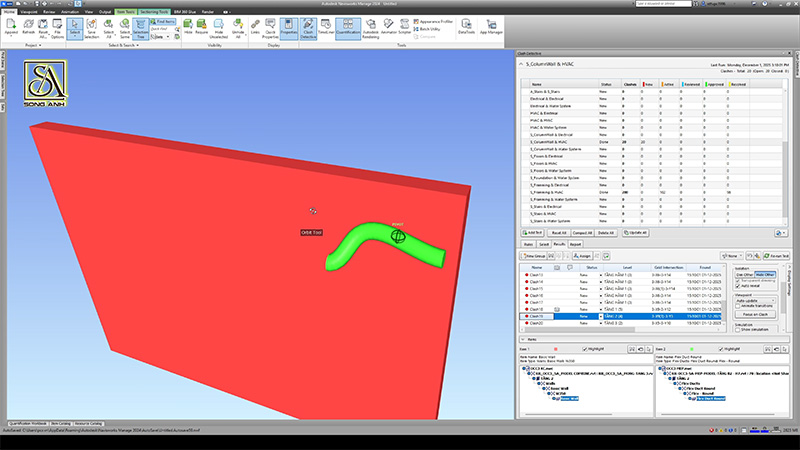

Ống nước đâm xuyên vách tường được phát hiện trên mô hình trước khi thi công
Tiết diện cấu kiện không khớp giữa các bản vẽ là lỗi đồng bộ hay gặp

Ở phía bộ môn kết cấu, lỗi đồng bộ hay gặp là cao độ bị lệch giữa các bộ môn và tiết diện cấu kiện không khớp giữa các bản vẽ. Một tình huống điển hình là đường ống quá lớn không đi lọt dưới dầm, khiến đội thiết kế kết cấu phải tinh chỉnh tiết diện hoặc bộ môn cơ điện phải đổi tuyến để giữ thông thủy.

Sai số thi công là lớp nguyên nhân cuối cùng, chẳng hạn sàn được cán dày hơn để bù độ phẳng hoặc trần treo phải hạ thêm để đi lọt một tuyến ống phát sinh. Nếu những điều chỉnh này được phía nhà thầu tự xử lý tại công trường mà không cập nhật bản vẽ, chủ đầu tư thường chỉ phát hiện khi nghiệm thu.

Việc tách riêng nguyên nhân theo từng cấu kiện sẽ giúp đơn vị tư vấn thiết kế cơ điện MEPF chủ động bố trí lại tuyến ống, thay vì phải hạ trần đồng loạt cho cả tầng.

>> Xem thêm: Xung Đột Kỹ Thuật Và Rủi Ro Hụt Thông Thủy

Chủ Đầu Tư Nên Kiểm Soát Thông Thủy Từ Giai Đoạn Nào?

Chủ đầu tư nên chốt thông thủy trong nhà cao tầng ngay ở giai đoạn thiết kế cơ sở cùng với lưới trục, chiều dày sàn và kích thước hệ cơ điện chính, rồi kiểm tra lại trên mặt cắt phối hợp ở thiết kế kỹ thuật và bản vẽ thi công.

Nếu chốt thông số này càng muộn thì chi phí điều chỉnh hồ sơ và xử lý tại công trường sẽ càng lớn.

Trong quy trình triển khai, kiến trúc và kết cấu thường làm hồ sơ trước rồi cơ điện mới phối hợp sau. Nếu chưa chốt sẵn con số thông thủy mục tiêu, hệ cơ điện chỉ còn cách bố trí trong phần khoảng trống còn lại dưới đáy dầm.

Có 3 mốc mà ban quản lý dự án nên kiểm soát thông thủy theo từng giai đoạn hồ sơ:

  1. Thiết kế cơ sở: Chốt cao độ thông thủy trần mục tiêu cho từng loại không gian, cùng kích thước sơ bộ của các tuyến cơ điện chính.
  2. Thiết kế kỹ thuật: Kiểm tra thông thủy trên mặt cắt phối hợp tại những vị trí có nhiều hệ chồng lên nhau như hành lang, khu chuyển trục và tầng hầm.
  3. Bản vẽ thi công và nghiệm thu: Đối chiếu cao độ đáy dầm, đáy ống và mặt trần ghi trên bản vẽ với số đo thực tế, được tính từ mặt sàn đã hoàn thiện.

Mốc thiết kế cơ sở có sức nặng lớn nhất, vì sau mốc này thì lưới trục và chiều dày sàn đã được chốt. 2 mốc phía sau chủ yếu giúp phát hiện sai lệch cục bộ và chỉnh sửa trên bản vẽ trước khi chúng biến thành phát sinh ngoài công trường.

Infographic 3 mốc kiểm soát thông thủy cùng mô hình phối hợp kiến trúc, kết cấu và MEP của công trình cao tầng
Chốt mục tiêu từ thiết kế cơ sở, kiểm tra mặt cắt phối hợp và đối chiếu cao độ khi triển khai, nghiệm thu.

Tại Song Anh, đội ngũ kết cấu luôn xếp cao độ thông thủy trần kiến trúc và kích thước hệ thống cơ điện vào hai dữ liệu cần được chốt sớm nhất. Trong phiếu thẩm tra hồ sơ thiết kế và dự toán của đơn vị, thông thủy cùng hành lang cơ điện cũng nằm trong danh mục dữ liệu cần chốt sớm bên cạnh lưới trục, cao độ và chiều dày sàn.

Kỹ sư Song Anh phối hợp hồ sơ kiến trúc, kết cấu và cơ điện trên máy trạm tại văn phòng thiết kế
Phối hợp kiến trúc, kết cấu và cơ điện trong cùng một bộ hồ sơ tại Song Anh

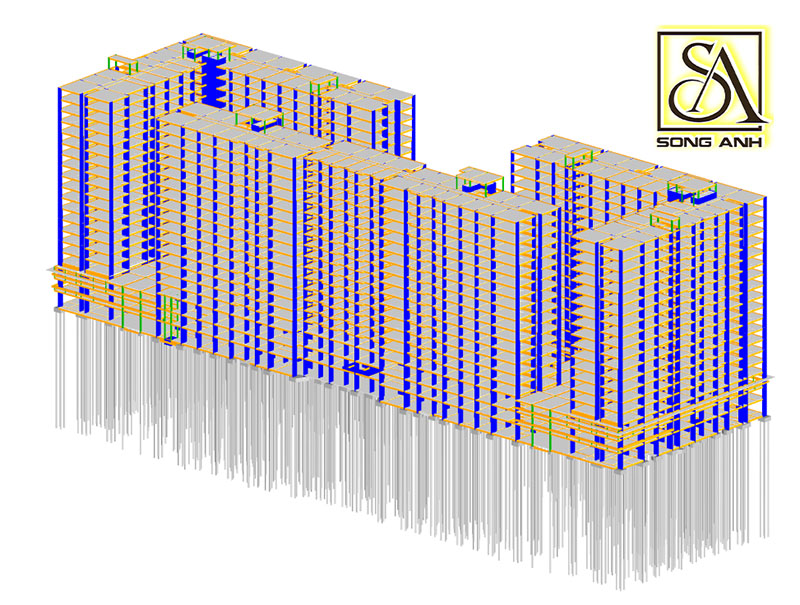

Nếu chỉ xem các bản vẽ 2D rời rạc, người quyết định đầu tư rất dễ bỏ sót lỗi hụt thông thủy, ống xuyên sàn, xuyên dầm và sai cao độ giữa các bộ môn. Khi ba bộ môn được dựng chung trên một mô hình dữ liệu đồng bộ theo quy trình BIM, mặt cắt phối hợp sẽ phản ánh đúng vật cản thấp nhất ở từng vị trí.

>> Xem thêm: BIM Trong Thiết Kế Nhà Cao Tầng: Công Cụ Hay Quy Trình?

Ở vai trò tổng thầu thiết kế, Song Anh trực tiếp phối hợp kiến trúc, kết cấu và cơ điện trong cùng một bộ hồ sơ và đưa cao độ thông thủy vào nhóm dữ liệu chốt ngay ở thiết kế cơ sở.

Nếu chủ đầu tư đang xem xét một bộ hồ sơ nhà cao tầng, mặt cắt phối hợp tại trục hành lang và khu chuyển trục là nơi nên được đặt lên bàn kiểm tra thông thủy đầu tiên.

——————————————
