Triển khai BIM tổng thể khác phương án thông thường ở cách tổ chức công việc: kiến trúc, kết cấu và MEP cùng phối hợp trên một hệ dữ liệu, thay đổi được kiểm soát xuyên suốt, và vấn đề được xử lý trước khi thành phát sinh ngoài công trường.
Khác biệt trong triển khai thiết kế không nằm ở phần mềm hay công nghệ “xịn xò” mà ở cách tổ chức dữ liệu, phân định trách nhiệm phối hợp và kiểm soát chất lượng hồ sơ dự án cao tầng.
Triển khai BIM tổng thể khác phương án thông thường ở cách tổ chức công việc. Ba bộ môn cùng phát triển và kiểm soát thiết kế trong một quy trình chung, thay vì mỗi bên hoàn thiện hồ sơ riêng rồi ghép lại ở giai đoạn cuối.
Điều chủ đầu tư nên nhìn không phải là model đẹp tới đâu, mà là các bộ môn có cùng thấy một vấn đề và chốt được phương án trước khi thi công hay không.
Dưới đây là bảng so sánh hai cách làm theo những tiêu chí chủ đầu tư thường quan tâm khi triển khai dự án cao tầng:
| Tiêu chí | Phương án thông thường | Triển khai BIM tổng thể |
|---|---|---|
| Cách tổ chức | Từng bộ môn làm riêng, ghép ở cuối | Ba bộ môn phối hợp trong một quy trình |
| Nguồn dữ liệu | Nhiều bộ dữ liệu rời | Một hệ dữ liệu nền thống nhất |
| Quản lý thay đổi | Sửa cục bộ, dễ sót đầu mối liên quan | Thay đổi lan có kiểm soát giữa các bộ môn |
| Phối hợp kỹ thuật | Dò tương quan thủ công | Đối chiếu trên model tổng hợp |
| QA/QC | Kiểm ở cuối, theo từng bộ hồ sơ | Kiểm liên tục, có cơ chế đóng vấn đề |
| Khối lượng và hồ sơ đầu ra | Bóc tay từ bản vẽ | Khai thác từ model khi model đủ điều kiện |
| Trách nhiệm phối hợp | Chủ đầu tư tự ghép các bộ hồ sơ | Một đầu mối chịu trách nhiệm phối hợp |
Phương án thông thường không đồng nghĩa với làm sai hay kém chất lượng, và rất nhiều công trình vẫn hoàn thành tốt theo cách làm đó. Khác biệt thật sự nằm ở mức độ liên kết dữ liệu và thời điểm phát hiện vấn đề, chứ không phải ở chuyện bên nào có phần mềm tốt hơn.
Công trình càng có quy mô lớn, yêu cầu kỹ thuật càng phức tạp thì một vấn đề nhìn thấy sớm trên dữ liệu chung càng rẻ hơn nhiều so với khi nó lộ ra ngoài công trường.
Triển khai BIM tổng thể bắt đầu từ quy trình, không phải phần mềm. Một dự án dùng Revit để dựng model vẫn chưa đủ để gọi là làm BIM tổng thể, bởi phần còn lại mới là phần khó: mục tiêu sử dụng model, quy ước dữ liệu, trách nhiệm phối hợp và cách kiểm soát thay đổi.
>>>Xem thêm: Ứng Dụng BIM Trong Xây Dựng Nhà Cao Tầng
Nói một cách dễ hiểu, triển khai BIM là quy trình phối hợp đa bộ môn trên cùng một hệ gồm dữ liệu, với sự kết hợp giữa con người và các công c thiết kế chứ triển khai BIM không đơn thuần chỉ là dùng phần mềm hay công nghệ hiện đại.

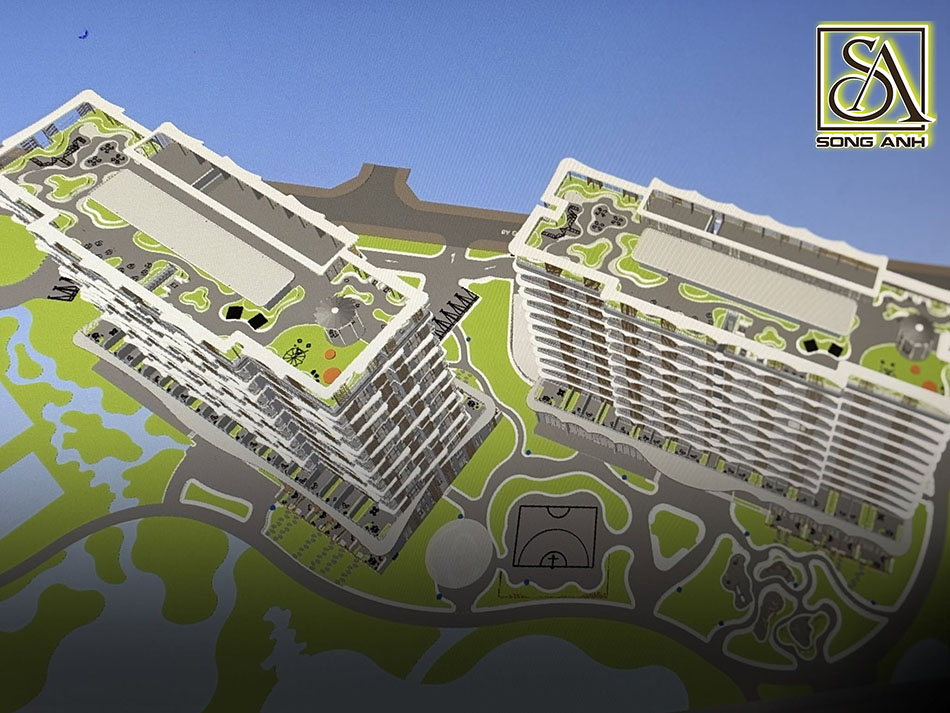

Việc cần chốt đầu tiên là model được dựng để làm gì. Mục tiêu sử dụng model quyết định gần như mọi thứ phía sau, từ dữ liệu cần nhập đến mức độ chi tiết phải đạt.
Với phần lớn dự án cao tầng, các mục tiêu thường gặp là rà soát thiết kế, phối hợp model giữa các bộ môn, trích xuất hồ sơ, kiểm tra va chạm, và hỗ trợ bóc tách khối lượng khi model đủ điều kiện.
Có mục tiêu rồi mới bàn tới mức độ phát triển thông tin, tức LOD. LOD phục vụ mục tiêu và giai đoạn, nên nó luôn là câu chuyện của từng dự án, không phải một con số áp chung.
Đẩy LOD cao hơn không tự nhiên tốt hơn, mà chỉ đáng làm khi mục tiêu thật sự đòi hỏi. Định dạng trao đổi dữ liệu như IFC cũng theo cùng logic đó, được thống nhất theo từng dự án thay vì mặc định.

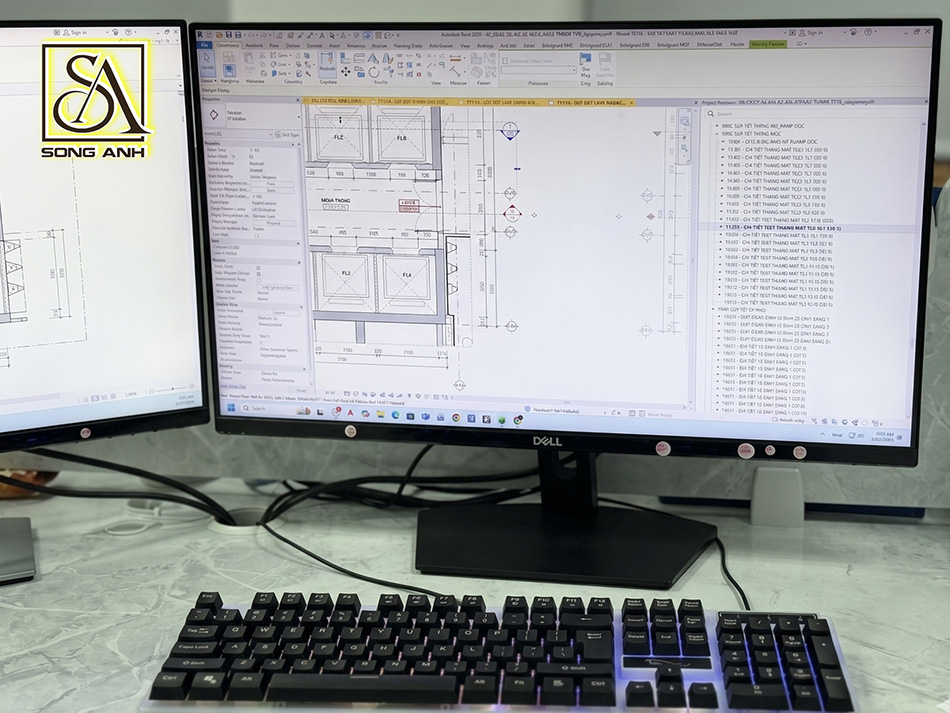

Mỗi công cụ trong “hệ sinh thái BIM” giữ một vai trò riêng và không thay được cho nhau, trong quy trình BIM tổng thể tại Song Anh, các công cụ như:
Điều đáng lưu ý nằm ở lằn ranh giữa người và công cụ. Phần mềm giúp nhìn ra vấn đề, còn chọn xử lý thế nào lại là việc của kỹ sư có chuyên môn. Vì vậy, việc một đơn vị sở hữu ứng dụng Revit-MEP trong quy trình BIM chưa nói lên năng lực; cách đội ngũ đọc kết quả và ra quyết định mới là thứ đáng nhìn.
Phối hợp BIM tổng thể yêu cầu kiến trúc, kết cấu và MEP cùng làm việc trên một dữ liệu nền thống nhất. Nền chung đó gồm lưới trục, level, tọa độ, cao độ thông thủy, vị trí lỗ mở, shaft kỹ thuật và các tuyến kỹ thuật chính. Khi cả ba bộ môn cùng tham chiếu về một nền, việc đối chiếu mới thật sự có ý nghĩa.
Trình tự thường đi theo mạch tự nhiên sau:
Một tình huống điển hình giúp thấy rõ cơ chế. Một tuyến ống hoặc một đường ống gió cần đi qua khu vực có dầm, nhưng khoảng trống còn lại không đủ cho cả hai, và điều đó chạm tới cao độ trần.
Khi các model được tổng hợp, tương quan này hiện ra rõ ràng thay vì ẩn trong từng bản vẽ riêng. Đội ngũ khi đó cân nhắc đổi tuyến, chỉnh cao độ, hoặc đổi giải pháp kỹ thuật.
Phương án cuối phải cân bằng cùng lúc an toàn kết cấu, yêu cầu của MEP, chiều cao thông thủy mà kiến trúc đã tính, khả năng thi công và tác động chi phí.
>>> Xem thêm:Thiết Kế Công Trình Cao Tầng Với BIM Có Gì Khác Biệt?
Không bộ môn nào mặc định được ưu tiên tuyệt đối, bởi an toàn kết cấu là nguyên tắc không đánh đổi, còn công năng và vận hành cũng không thể bỏ qua.
Đây là một sự cân bằng, không phải một luật cứng, và cũng chính là lúc kinh nghiệm phối hợp cho thấy giá trị. Những xung đột kỹ thuật và rủi ro hụt thông thủy dạng này hay lộ ra ở hành lang, trần căn hộ và khu kỹ thuật, nơi thiết kế cơ điện – MEP công trình cao tầng đi sát với kết cấu nhất.

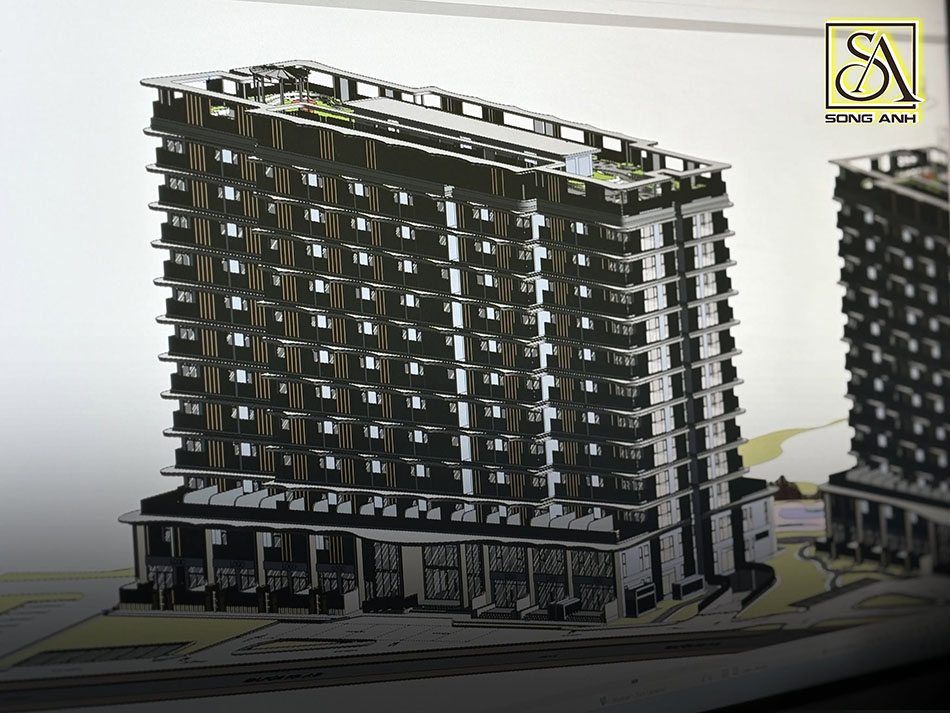

Chất lượng của triển khai BIM tổng thể phụ thuộc vào độ chính xác của dữ liệu nền và quy trình kiểm soát model, chứ không nằm ở hình thức trực quan. Một model nhìn rất hoàn chỉnh vẫn có thể không đáng tin để ra quyết định, nếu nền dữ liệu bên dưới đã sai.
Tọa độ và level là hai thứ buộc phải đúng trước tiên. Đặt sai một trong hai, kết quả tổng hợp và kiểm tra tương quan giữa các model sẽ mất ý nghĩa, vì các bộ môn không còn nằm trên cùng một hệ quy chiếu. Kéo theo đó là cao độ và thông thủy sai, vị trí MEP lệch, hồ sơ và model không còn khớp nhau.
Đối tượng cũng vậy: nếu được dựng sai mục đích hoặc sai phân loại, số liệu khối lượng bóc ra sẽ thiếu tin cậy, dù model nhìn vẫn đẹp.
Ngoài dữ liệu nền, chính quy trình kiểm soát mới giữ cho model đáng tin theo thời gian. LOD được đặt theo mục tiêu sử dụng, không đẩy cao vô ích. Mỗi bộ môn tự kiểm phần của mình, model được phối hợp, rồi QA/QC rà soát một lần nữa trước khi phát hành hồ sơ.
Với va chạm, phát hiện mới chỉ là bước đầu. Mỗi xung đột cần được xử lý, cập nhật lại vào model và kiểm tra lại theo một cơ chế đóng vấn đề rõ ràng. Chạy kiểm tra va chạm một lần không có nghĩa là mọi xung đột đã xong, nên cách nói "không còn xung đột nào" là một kỳ vọng khó thành thật.
BIM tổng thể không làm chi phí biến mất. Điều nó làm là chuyển nhiều hoạt động kiểm tra và xử lý từ công trường về giai đoạn thiết kế, nơi thay đổi thường dễ kiểm soát hơn.
Về chi phí, cách làm này đòi hỏi thêm công sức thiết lập ở giai đoạn đầu, khi đội ngũ phải dựng model và quy ước dữ liệu kỹ hơn. Bù lại, nó giảm nguy cơ sửa đổi bị động ngoài công trường và hỗ trợ khai thác khối lượng khi model đủ điều kiện.
Cần hiểu rõ: không có tỷ lệ tiết kiệm cố định nào, vì chi phí lệch còn đến từ hồ sơ không đồng bộ, thay đổi thiết kế và điều kiện công trường khác với giả định ban đầu.
Về tiến độ, một hệ dữ liệu chung giúp rút bớt thời gian trao đổi giữa nhiều đơn vị độc lập và giảm số vòng bổ sung thông tin khi hồ sơ đã đủ rõ. Dù vậy, cần thực tế rằng BIM không xóa được tác động của những thay đổi đến muộn từ phía dự án.
Về thi công, hồ sơ có tính phối hợp cao hơn nên nhà thầu ít phải tự lấp các khoảng trống thiết kế. Cao độ, lỗ mở và không gian lắp đặt được kiểm soát tốt hơn, giúp việc triển khai ngoài công trường bám sát bản thiết kế.
Vì thế, khi so sánh, chủ đầu tư nên đặt chi phí thiết kế ban đầu bên cạnh tổng chi phí rủi ro của cả dự án, thay vì chỉ so đơn giá tư vấn giữa các đơn vị.
Chủ đầu tư nên chọn triển khai BIM tổng thể khi dự án có nhiều bộ môn, hệ thống kỹ thuật phức tạp, yêu cầu kiểm soát chi phí cao, hoặc cần một bộ hồ sơ phối hợp chặt trước khi thi công. Không phải công trình nào cũng cần đến mức đó, nhưng với nhà cao tầng thì các điều kiện này gần như luôn xuất hiện.
Một vài trường hợp cho thấy nhu cầu khá rõ:
Tổng Thầu Thiết Kế Song Anh là đơn vị tiên phong triển khai BIM tổng thể trong các dự án cao tầng phối hợp kiến trúc, kết cấu và MEP trong cùng một quy trình thiết kế.
Ứng dụng BIM tổng thể hỗ trợ kiểm soát dữ liệu, còn đội ngũ chuyên môn mới là người đánh giá phương án dựa trên an toàn, khả năng thi công và mục tiêu đầu tư.
Không. Revit là công cụ mô hình hóa, còn triển khai BIM tổng thể là cả một quy trình phối hợp dữ liệu giữa các bộ môn. Thiếu hệ tọa độ chung, quy ước dữ liệu, QA/QC và kiểm soát thay đổi thì đó mới chỉ là vẽ trên phần mềm 3D.
Không hẳn. Cách làm này tốn thêm công sức và chi phí thiết lập ở giai đoạn đầu, nhưng bù lại giảm rủi ro sửa đổi muộn ngoài công trường. Bài toán đúng là so tổng chi phí rủi ro của dự án, không chỉ so đơn giá tư vấn ban đầu.
Tùy mục tiêu dự án. Bắt đầu càng sớm càng dễ kiểm soát dữ liệu và thay đổi, nhưng điều quan trọng hơn là gắn việc triển khai với một mục tiêu sử dụng model rõ ràng, thay vì dựng model chỉ để có model.
Một model đáng tin khi tọa độ và level được đặt đúng, đối tượng được dựng đúng mục đích và đúng phân loại, kèm quy trình QA/QC kiểm soát trước khi phát hành. Hình thức trực quan bắt mắt không phải là dấu hiệu của độ tin cậy.
