Xung đột kỹ thuật trong quá trình thiết kế các dự án cao tầng thường không lộ ra ở phối cảnh hay bản vẽ mặt bằng. Xung đột thường chỉ xuất hiện khi nhà thầu dừng thi công vì ống gió vướng dầm, trần hành lang phải hạ thấp hơn thiết kế, hoặc lỗ mở kết cấu không khớp với tuyến MEPF đã triển khai.
Xung đột kỹ thuật là tình trạng các bộ môn thiết kế có sự va chạm, không khớp nhau về không gian, cao độ, kích thước, lỗ mở, tuyến kỹ thuật hoặc điều kiện thi công.
Giải thích một cách dễ hiểu: Các bộ môn như kiến trúc, kết cấu, cơ điện đều có thể làm đúng với logic kỹ thuật của mình, nhưng khi đặt vào cùng một mô hình công trình thì lại không có được “tiếng nói chung” dẫn đến va chạm, xung đột kĩ thuật.
Dự án cao tầng đặc biệt dễ phát sinh loại rủi ro này vì có rất nhiều hệ thống kỹ thuật cùng đi qua không gian có hạn. Tuyến ống gió, ống nước, máng cáp, hệ PCCC, dầm kết cấu và trần kiến trúc đều cần chỗ đứng trong cùng một khoảng trần kỹ thuật.
Thực tế, xung đột kỹ thuật có ba lớp cần phân biệt:
Với chủ đầu tư, xung đột nguy hiểm nhất không phải lỗi hình học dễ thấy trên phần mềm, mà là lỗi không gian chỉ lộ ra khi trần đã thi công xong, ống đã đi tuyến hoặc nhà thầu phải xử lý tại chỗ mà không có hướng dẫn rõ từ tư vấn thiết kế.
Xung đột kỹ thuật trong dự án cao tầng sẽ gây hụt thông thủy khi hệ dầm, ống gió, ống nước, máng cáp hoặc thiết bị MEPF chiếm vào khoảng không gian cần giữ cho người sử dụng. Mỗi hệ thống lấy đi một chút, và đến cuối cùng, thông thủy thực tế thấp hơn đáng kể so với con số trên bản vẽ kiến trúc.
Thông thủy không chỉ là con số được ghi trong thuyết minh. Nó là cảm giác không gian thật khi cư dân bước qua hành lang, vào căn hộ, xuống tầng hầm hoặc sử dụng khu tiện ích. Khi cảm giác đó bị ảnh hưởng, trải nghiệm sống và giá trị dự án đều bị kéo xuống theo.
Các tình huống phổ biến dẫn đến hụt thông thủy gồm:
Cao độ thông thủy trần kiến trúc và kích thước hệ thống MEPF là hai nhóm dữ liệu cần chốt sớm và đồng bộ giữa Kiến trúc, Kết cấu và MEPF. Nếu để đến giai đoạn triển khai hồ sơ BVTC mới phát hiện lệch nhau, phương án xử lý thường tốn kém hơn và ít linh hoạt hơn.
Thông thủy không thể chỉ giao cho kiến trúc kiểm soát. Nó là kết quả của ba bộ môn Kiến trúc, Kết cấu và MEPF cùng phối hợp đúng ngay từ khi cao độ trần và hệ thống kỹ thuật được xác định.
>>> Tìm hiểu thêm:Thông Thủy Trong Nhà Cao Tầng: Vì Sao Dễ Xảy Ra Sai Số?
Xung đột kỹ thuật tập trung nhiều nhất ở những khu vực có mật độ hệ thống cao, yêu cầu thông thủy rõ và ảnh hưởng trực tiếp đến trải nghiệm hàng ngày của người sử dụng.
Hành lang vừa là nơi đi qua của cư dân mỗi ngày, vừa là tuyến chính để các hệ thống MEPF như ống gió, ống nước, máng cáp và hệ PCCC di chuyển xuyên tầng. Khi hai vai trò này không được phối hợp tốt, trần hành lang phải hạ xuống để che kỹ thuật, tạo cảm giác bí và thấp dù căn hộ bên trong thiết kế khá tốt.
Khu vực này cần cân bằng đồng thời điều hòa, thông gió, điện, PCCC, chiếu sáng và nội thất. Một tuyến ống đặt sai vị trí hoặc kích thước ống gió chưa được phối hợp với dầm kết cấu có thể khiến trần phải giật cấp nhiều lớp hoặc thiết bị không bố trí được theo phương án ban đầu.
Khu vệ sinh liên quan đến cấp thoát nước âm sàn, ống âm tường, chống thấm, độ dốc thoát nước, hộp kỹ thuật và lỗ mở. Đây là khu vực mà một lỗi xử lý dễ dẫn đến chuỗi điều chỉnh dây chuyền ở các tầng phía dưới.
Tầng hầm tập trung nhiều hệ kỹ thuật lớn: thông gió, hút khói, PCCC, cấp thoát nước, hệ chiếu sáng, giao thông xe và thiết bị vận hành tòa nhà. Sai cao độ tại tầng hầm không chỉ ảnh hưởng đến thi công mà còn ảnh hưởng đến việc xe có vào được, thiết bị có lắp được và người vận hành có tiếp cận được hay không.
Dàn nóng máy lạnh, quạt thông gió, bơm nước và tủ điện cần vị trí đặt phù hợp, đủ khoảng cách để bảo trì, đủ thông gió và không xung đột với kết cấu bao quanh. Thiếu phối hợp ở khu này thường phát sinh chi phí điều chỉnh vị trí hoặc thay đổi giải pháp lắp đặt.
Xung đột kỹ thuật nếu bị phát hiện muộn sẽ làm tăng chi phí và kéo dài tiến độ khi hồ sơ phải chỉnh sửa, tuyến kỹ thuật phải đổi, vật tư phải thay đổi hoặc công trường phải xử lý lại phần đã thi công. Đây là một chuỗi phát sinh mà mỗi mắt xích đều kéo theo chi phí xử lý riêng.
Trong thực tế, phát sinh thường sẽ đến từ nhiều hướng cùng lúc: nhà thầu phải dừng thi công chờ tư vấn giải quyết, tuyến ống hoặc máng cáp phải đổi hướng do vướng dầm chưa có lỗ mở, trần phải hạ thêm một lớp để che hệ kỹ thuật không còn chỗ đi, thiết bị phải thay đổi vị trí hoặc điều chỉnh công suất, hồ sơ BVTC phải sửa nhiều vòng trước khi có thể phát hành chính thức.
>>> Xem thêm:Xung Đột Kỹ Thuật Trong Thiết Kế Xây Dựng Là Gì?
Chi phí xử lý xung đột không chỉ nằm ở vật tư bị thay đổi. Nó còn nằm ở thời gian ra quyết định, thời gian dừng chờ tại công trường, nhân công sửa lỗi và hao tổn độ tin cậy của hồ sơ thiết kế trong mắt nhà thầu và chủ đầu tư.

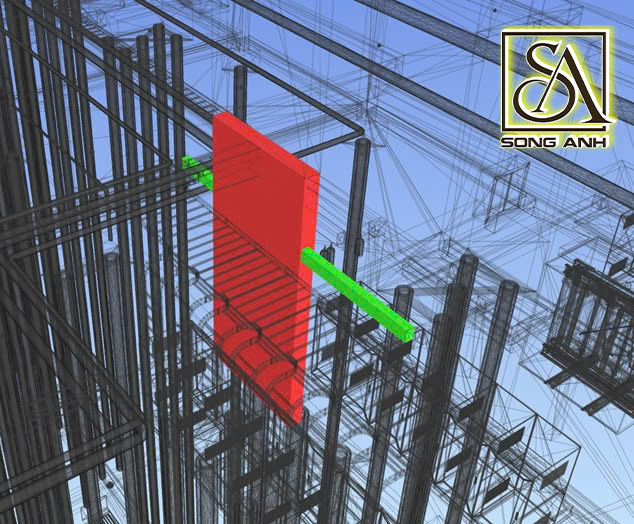

Ứng dụng BIM giúp phát hiện xung đột kỹ thuật bằng cách đặt mô hình Kiến trúc, Kết cấu và MEPF vào cùng một môi trường dữ liệu để kiểm tra tương quan không gian trước khi hồ sơ ra công trường. Đây là điểm khác biệt quan trọng so với cách làm truyền thống, nơi mỗi bộ môn xuất bản vẽ riêng rồi mới ghép lại kiểm tra.

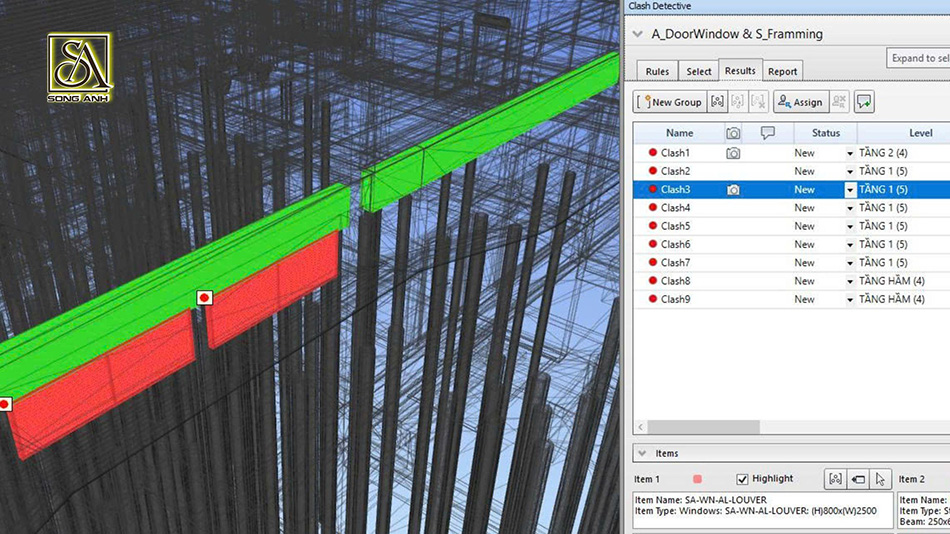

Revit là công cụ hỗ trợ dựng và phối hợp model giữa ba bộ môn. Navisworks hỗ trợ rà soát va chạm trong các giai đoạn kiểm tra phối hợp. Hai công cụ này có vai trò bổ sung cho nhau trong một quy trình BIM, không thể dùng lẫn lộn hoặc thay thế nhau.
Điều quan trọng cần hiểu rõ: Model chỉ có giá trị khi đúng tọa độ, đúng level và đúng thông tin. Nếu các bộ môn không dùng cùng hệ tọa độ gốc, kết quả kiểm tra xung đột sẽ không phản ánh thực tế vì các model không còn nằm đúng tương quan không gian với nhau.
Quan trọng hơn, phần mềm hay công nghệ hiện đại đều không thể tự xử lý xung đột mà chỉ hỗ trợ phát hiện vấn đề cần giải quyết. Với sự hỗ trợ từ phần mềm, đội ngũ kỹ thuật vẫn phải đánh giá: đổi hướng tuyến MEPF, điều chỉnh lỗ mở xuyên dầm, thay đổi cao độ hay giữ nguyên kết cấu để đảm bảo an toàn. Phương án xử lý sẽ phụ thuộc vào kinh nghiệm thực chiến và khả năng phán đoán kỹ thuật của đội ngũ thiết kế.
>>> Xem thêm: Chi Phí Triển Khai BIM Sẽ Phụ Thuộc Vào Các Yếu Tố Nào?
Các xung đột kỹ thuật cần được kiểm soát ngay từ giai đoạn thiết kế cơ sở, khi concept kiến trúc, cao độ sàn, hệ kết cấu sơ bộ và định hướng MEPF bắt đầu hình thành. Chờ đến thiết kế kỹ thuật hoặc hồ sơ BVTC để phối hợp sẽ là “quá muộn” để có thể xử lý các vấn đề
Quy trình phối hợp thực tế đa bộ môn sẽ cần đi theo flow sau:
Hồ sơ BVTC thiếu phối hợp giữa các bộ môn có thể ảnh hưởng đến layout kiến trúc, tạo va chạm kỹ thuật không lường trước và làm sai lệch thông tin thiết kế theo hướng khó kiểm soát. Càng để xung đột lộ ra muộn, chi phí sửa càng cao và số phương án lựa chọn càng ít.
Tổng Thầu Thiết Kế Song Anh tiếp cận xung đột kỹ thuật như một vấn đề phối hợp tổng thể, không phải lỗi riêng của bộ môn nào. Vì vậy, trong quy trình triển khai BIM tại Song Anh, cả ba bộ môn: Kiến trúc, Kết cấu và MEPF đều được phối hợp trên cùng một mô hình dữ liệu, đảm bảo tính đồng bộ, tối ưu hóa trong thiết kế công trình cao tầng.
Cách triển khai tổng thể này giúp chủ đầu tư nhìn thấy rủi ro thiết kế sớm hơn, giảm thời gian quản lý nhiều đầu mối thiết kế riêng lẻ và có hồ sơ rõ ràng hơn để đơn vị thi công có thể triển khai dễ dàng trong thực tế.
Nếu dự án của bạn đang trong giai đoạn chuẩn bị thiết kế và cần sự phối hợp đa bộ môn nhằm kiểm soát rủi ro xung đột kỹ thuật từ sớm, liên hệ ngay Hotline Song Anh để được tư vấn phương án thiết kế tối ưu nhất từ đội ngũ chuyên gia giàu kinh nghiệm thực chiến của chúng tôi.
Xung đột kỹ thuật là tình trạng các bộ môn thiết kế như Kiến trúc, Kết cấu và MEPF không khớp nhau về không gian, cao độ, kích thước, lỗ mở hoặc điều kiện thi công. Nó có thể là va chạm hình học giữa hai cấu kiện, thiếu khoảng vận hành bảo trì, hoặc sai lệch dữ liệu trong model.
Khi hệ dầm, ống gió, ống nước, máng cáp hoặc thiết bị MEPF chiếm vào khoảng không gian phía dưới trần kiến trúc, thông thủy thực tế bị giảm so với thiết kế. Mỗi hệ thống lấy đi một ít, và tổng hợp lại có thể khiến hành lang, căn hộ hoặc tầng hầm thấp hơn đáng kể so với kế hoạch ban đầu.
Phổ biến nhất là giữa Kết cấu và MEPF, đặc biệt ở vùng dầm và lỗ mở khi ống gió hoặc ống nước cần xuyên qua. Xung đột giữa Kiến trúc và MEPF cũng thường xảy ra ở trần hành lang, trần căn hộ và khu vệ sinh. Về bản chất, đây là vấn đề phối hợp của cả ba bộ môn, không phải lỗi riêng của một phía.
BIM giúp phát hiện xung đột kỹ thuật sớm hơn bằng cách đặt model các bộ môn vào cùng một môi trường dữ liệu. Revit hỗ trợ phối hợp model, Navisworks hỗ trợ kiểm tra va chạm. Tuy nhiên, phần mềm không tự xử lý xung đột. Phương án giải quyết vẫn do kỹ sư và đội ngũ thiết kế có kinh nghiệm quyết định.
Nên bắt đầu kiểm tra từ giai đoạn thiết kế cơ sở, khi kiến trúc, kết cấu và MEPF đã có định hướng sơ bộ. Kiểm tra phối hợp định kỳ trong suốt quá trình thiết kế kỹ thuật, và bắt buộc có bước QA/QC cuối trước khi phát hành hồ sơ BVTC. Càng phát hiện sớm, phương án xử lý càng linh hoạt và ít tốn kém hơn.
——————————————
