Kết cấu là xương sống quyết định độ ổn định của mọi công trình. Thiết kế kết cấu không chỉ là tính toán chịu lực, mà còn ảnh hưởng trực tiếp đến độ ổn định, khả năng thi công và mức độ đồng bộ của toàn bộ công trình.

Thiết Kế Kết Cấu Là Nền Tảng Quan Trọng Của Công Trình

Thiết kế kết cấu không chỉ đơn giản là tính toán tải trọng, khả năng chịu lực mà đây là quá trình xác định và kiểm soát toàn bộ khung chịu lực của công trình, từ móng, cột, dầm, sàn đến vách lõi cứng.

Một hệ kết cấu được thiết kế đạt chuẩn cần đảm bảo ba yếu tố then chốt:

1. An toàn chịu lực trong suốt vòng đời công trình.
2. Khả năng thi công thuận lợi, không phát sinh chỉnh sửa giữa chừng.
3. Tối ưu vật liệu - không dư thừa, không thiếu hụt, kiểm soát được chi phí xây dựng.

Ngoài ra, thiết kế kết cấu còn ảnh hưởng trực tiếp đến việc bố trí không gian kiến trúc, vị trí đi tuyến kỹ thuật MEP và phương án thi công móng.

Đây là những yếu tố rất quan trọng cần được kiểm soát chặt chẽ ngay từ giai đoạn thiết kế, không phải đến lúc ra công trường.

>>> Xem ngay dự án thực tế từ Song Anh: KHU CHUNG CƯ HẠNG SANG REGAL LEGEND QUẢNG BÌNH

Song Anh Triển Khai Dịch Vụ Thiết Kế Kết Cấu Đồng Bộ Trên Cùng Một Mô Hình

Tại Song Anh, thiết kế kết cấu không được thực hiện như một bài toán độc lập. Chúng tôi tiếp cận thiết kế kết cấu theo hướng không tách rời giữa tính toán, mô hình hóa và hồ sơ thi công. Quá trình thiết kế kết cấu được chúng tôi triển khai từ phân tích phương án, dựng mô hình tính toán bằng các phần mềm chuyên dụng.

Đặc biệt, đối với các dự án yêu cầu BIM LOD 400, mô hình kết cấu còn mang thêm giá trị về dữ liệu. Khi cấu kiện được dựng đúng và kiểm soát đồng bộ ngay từ đầu, khối lượng bê tông và cốt thép có thể được trích xuất trực tiếp từ mô hình với độ tin cậy cao hơn.

Điều này giúp đội ngũ thiết kế và chủ đầu tư có thêm cơ sở để kiểm soát vật liệu, dự toán và hạn chế chênh lệch giữa hồ sơ với triển khai thực tế.

Công ty cổ phần tư vấn đầu tư xây dựng Song Anh tự hào là đơn vị tiên phong triển khai mô hình BIM cho các dự án quy mô lớn, đồng hành cùng các chủ đầu tư từ bản vẽ sơ khai cho đến hồ sơ thiết kế hoàn chỉnh.

Phạm vi công việc trong dịch vụ thiết kế kết cấu

1.Phân tích và đề xuất phương án kết cấu

Trước khi bắt tay vào tính toán, Song Anh thực hiện phân tích và lựa chọn hệ kết cấu phù hợp nhất với đặc điểm công trình:

• Khung bê tông cốt thép
• Vách lõi cứng
• Kết cấu thép.

Giai đoạn này bao gồm xác định sơ bộ kích thước cấu kiện và đề xuất phương án móng dựa trên tải trọng và điều kiện địa chất. Việc chọn đúng phương án ngay từ đầu giúp tránh thay đổi lớn ở các bước sau, tiết kiệm thời gian và chi phí thiết kế đáng kể.

2.Tính toán mô hình và kiểm tra khả năng chịu lực

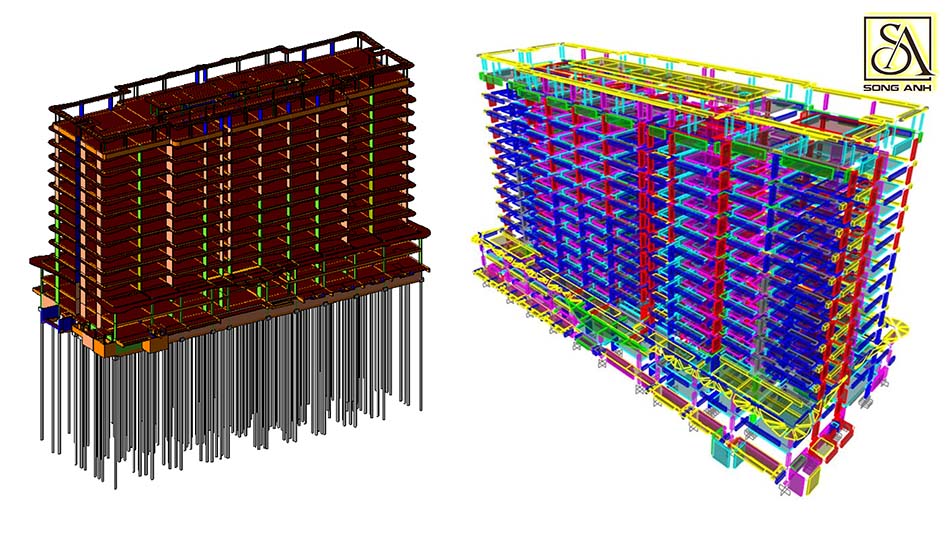

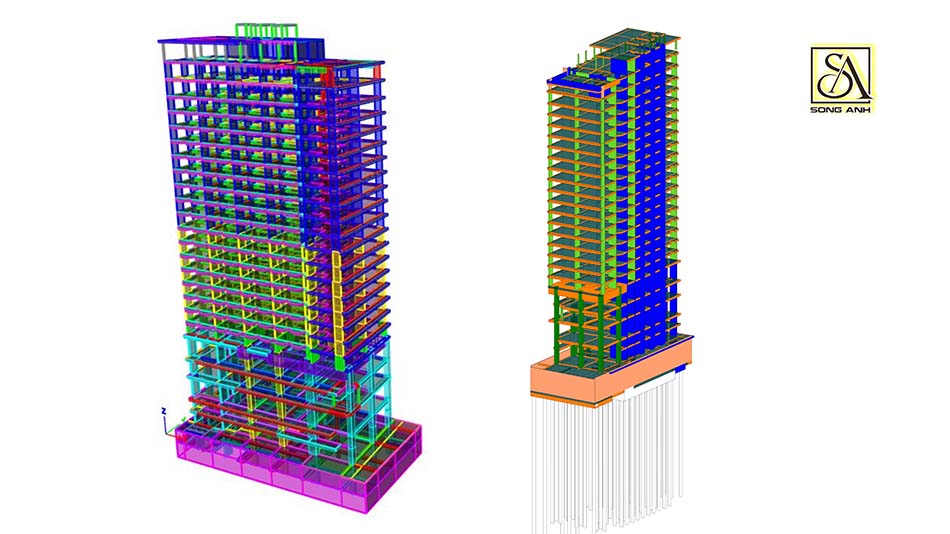

Mô hình tính toán kết cấu được xây dựng trên phần mềm ETABS - công cụ chuyên dụng được sử dụng rộng rãi trong thiết kế công trình dân dụng và công nghiệp. Quy trình bao gồm:

1. Khai báo đầy đủ tải trọng: tĩnh tải, hoạt tải, tải gió và động đất theo tiêu chuẩn Việt Nam.
2. Phân tích nội lực và kiểm tra ổn định tổng thể của công trình.

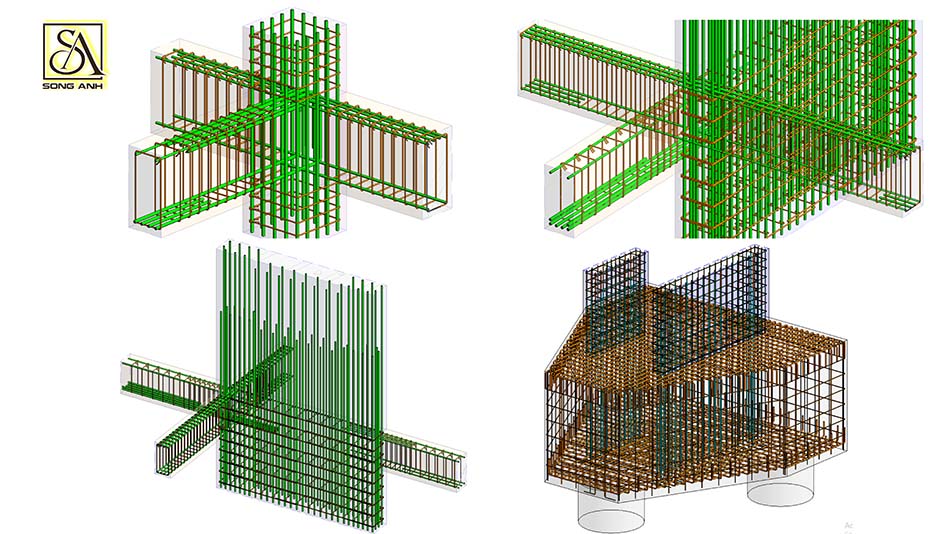

3. Thiết kế chi tiết dầm, sàn, cột, vách và các loại móng (móng đơn, móng cọc, móng bè).
4. Kiểm tra cốt thép và tối ưu hóa tiết diện để đạt hiệu quả vật liệu cao nhất.

3.Thiết kế cấu kiện

Sau bước phân tích mô hình, Song Anh triển khai thiết kế các cấu kiện chính của công trình như dầm, sàn, cột, vách và hệ móng phù hợp với từng phương án kết cấu.

Quá trình này luôn đi kèm với kiểm tra cốt thép theo tiêu chuẩn, đồng thời tối ưu tiết diện và vật liệu để vừa đảm bảo yêu cầu kỹ thuật, vừa hỗ trợ triển khai thực tế rõ ràng hơn.

4.Dựng mô hình BIM - REVIT kết cấu

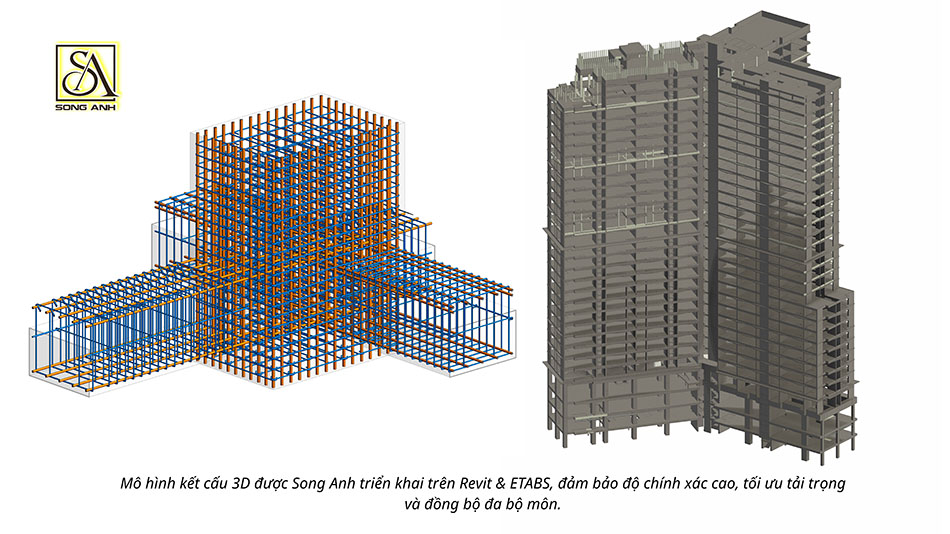

Song song với tính toán, đội ngũ Song Anh dựng mô hình BIM kết cấu 3D bằng Revit, thể hiện đầy đủ các cấu kiện: cột, dầm, sàn, vách, móng. Mô hình này phục vụ trực tiếp cho quá trình phối hợp đa bộ môn:

• Kiểm tra va chạm (clash detection) giữa kết cấu với hệ thống MEP và kiến trúc.
• Phối hợp lỗ mở, shaft kỹ thuật và vị trí thiết bị ngay trên mô hình trước khi triển khai bản vẽ.
• Xuất bản vẽ trực tiếp từ model, đảm bảo tính nhất quán giữa bản vẽ và mô hình 3D.

5.Triển khai hồ sơ thiết kế kỹ thuật và bản vẽ thi công

Hồ sơ bản vẽ thi công (BVTC) được triển khai đầy đủ, đảm bảo tính rõ ràng và thực thi cao cho đội ngũ thi công ngoài công trường. Nội dung bao gồm mặt bằng kết cấu từng tầng, chi tiết cốt thép, chi tiết cấu tạo và bảng thống kê thép tổng hợp.

6. Phối hợp đa bộ môn

Trong thiết kế kết cấu, việc phối hợp với các bộ môn liên quan là bước rất quan trọng để hồ sơ có thể triển khai đồng bộ và hạn chế vướng mắc về sau.

Tại Song Anh, bộ môn kết cấu được kết nối chặt chẽ với kiến trúc, MEP và hạ tầng trên cùng một mô hình trong quá trình thiết kế. Cụ thể, việc phối hợp này tập trung vào các nội dung như:

• Kiến trúc: kiểm soát core, mặt bằng, cao độ và sự thống nhất giữa không gian sử dụng với giải pháp kết cấu
• MEP: rà soát lỗ mở, shaft, vị trí thiết bị và các điểm giao cắt kỹ thuật
• Hạ tầng: đảm bảo sự liên kết đồng bộ giữa công trình và các điều kiện kỹ thuật bên ngoài

Nhờ cách phối hợp từ sớm, hồ sơ kết cấu không chỉ đúng về tính toán mà còn thuận lợi hơn khi triển khai thực tế.

Quy trình triển khai thiết kế kết cấu tại Song Anh

Bước 1: Tiếp nhận thông tin đầu vào từ chủ đầu tư hoặc đơn vị thiết kế kiến trúc.

Bước 2: Đề xuất phương án kết cấu phù hợp và xác nhận với khách hàng trước khi triển khai.

Bước 3: Dựng mô hình tính toán ETABS, khai báo tải trọng và phân tích nội lực.

Bước 4: Thiết kế và tối ưu hóa từng cấu kiện: dầm, sàn, cột, vách, móng.

Bước 5: Dựng mô hình BIM kết cấu 3D Revit, phối hợp với các bộ môn liên quan.

Bước 6: Triển khai hồ sơ bản vẽ thi công đầy đủ từ mô hình BIM.

Bước 7: Kiểm tra, rà soát tổng thể và bàn giao hồ sơ theo gói thỏa thuận.

Hồ sơ bàn giao đầy đủ

Sau khi hoàn thành dịch vụ, chúng tôi đảm bảo chủ đầu tư, khách hàng nhận được bộ hồ sơ đầy đủ gồm:

1. File tính toán kết cấu (ETABS / SAFE) - phục vụ kiểm tra và lưu trữ.
2. Mô hình BIM kết cấu (Revit) - phục vụ phối hợp kỹ thuật, xuất bản vẽ và, với các dự án triển khai ở mức LOD phù hợp, hỗ trợ trích xuất khối lượng bê tông, cốt thép từ mô hình.
3. Hồ sơ bản vẽ CAD và PDF - sẵn sàng đưa ra công trường.
4. Bảng thống kê thép tổng hợp - hỗ trợ dự toán và quản lý vật liệu.
5. Thuyết minh thiết kế kết cấu - đáp ứng yêu cầu thẩm duyệt và hồ sơ pháp lý.

Vì sao Song Anh là đơn vị đáng tin cậy cho lựa chọn thiết kế kết cấu?

Song Anh là đơn vị tổng thầu thiết kế đã có kinh nghiệm triển khai thiết kế kết cấu cho nhiều dự án quy mô lớn như:

• Khu chung cư hạng sang Regal Residence Ocean Quảng Bình

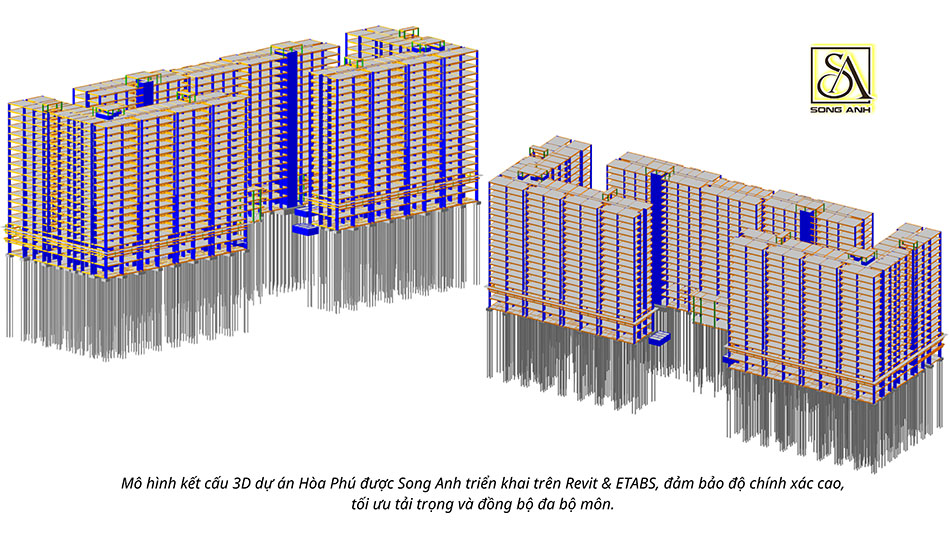

• Khu chung cư NOXH K - Home New City Hòa Phú
• Chung cư kết hợp thương mại dịch vụ D-Home

Tất cả các dự án nêu trên đều được áp dụng công nghệ BIM với mô hình 3D Revit và tính toán kết cấu bằng ETABS mang lại sự chính xác tuyệt đối trong từng chi tiết.

Với định hướng tổng thầu thiết kế, công ty Song Anh là đơn vị có khả năng combine 3 bộ môn trên cùng một mô hình với sự liên kết chặt chẽ đảm bảo quá trình triển khai nhanh chóng, tối ưu chi phí cho dự án của chủ đầu tư.

Nếu bạn đang cần một đơn vị thiết kế kết cấu giàu kinh nghiệm, có khả năng triển khai các dự án quy mô lớn với mô hình BIM - Liên hệ Song Anh để nhận tư vấn miễn phí về phương án thiết kế cùng lộ trình triển khai phù hợp với quy mô dự án.

——————————————
